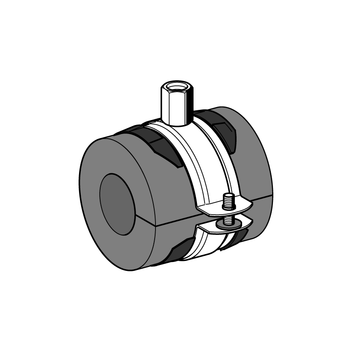

Abrazadera de refrigeración AKS

Aplicación

La abrazadera de refrigeración AKS se utiliza en instalaciones de tubería de agua helada, refrigeración o aire acondicionado así como para conductos de calefacción. Las superficies de adhesión junto al elastómero para aislamiento de la tubería garantizan un trazado de tubería uniforme y una correcta difusión en la conexión de espesores. Aprobado para soportes con aislamiento acústico según DIN 4109.

Configuración

Consta de la inserción aislante y la abrazadera correspondiente.

Montaje

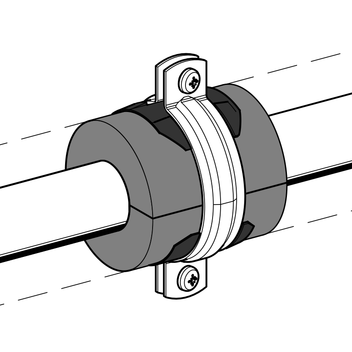

Comprobar y colocar la parte aislante sobre el trazado de la tubería. Retirar la lámina protectora de la zona adhesiva y plegar ambas partes longitudinalmente. Colocar y centrar los soportes y la abrazadera. Realizar la adhesión de las superficies al aislamiento.

Para instalaciones horizontales a pared, los separadores de plástico del aislamiento tienen que coincidir con los bordes de la abrazadera posicionadas en la parte superior e inferior de la tubería. Sobre las distancias entre soportes ver el manual "Técnica de tuberías" en el apartado de Descargas.

Datos técnicos

Materiales:
Abrazadera:
Acero galvanizado
Envolvente de la tubería:
Espuma elastomérica

Espuma elastomérica:
Longitud b:
80 mm
Conductividad térmica:
λ ≤ 0,038 W/(mK) para 0°C
Resistencia a la difusión del vapor:
µ ≥ 7.000
Clase de material:
BL -s3, d0 (para un sistema general de Espumas elastoméricas idénticas)
Rango de temperatura:
0°C hasta +110°C
Condiciones de almacenamiento:
En lugares secos y limpios con humedad atmosférica de entre 50 - 70% y una temperatura ambiente de ente 0 - 35°C

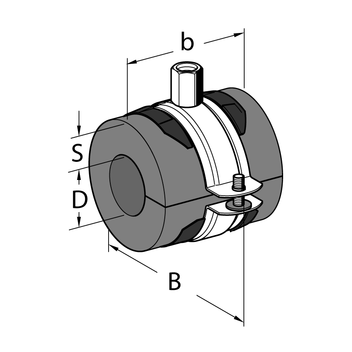

TipoDiámetro
tubería ø
D [mm]
B
[mm]
Espesor
de aislamiento
S [mm]
Rosca
de conexión
Peso
[kg]
Embalaje
[pieza]
Código
artículo
AKS 13-1010,06913M8/M100,0750 113429
AKS 13-1212,07613M8/M100,0850 113430
AKS 13-1515,07613M8/M100,0850 113431
AKS 13-1818,07613M8/M100,0850 113432
AKS 13-2222,09213M8/M100,0950 113433
AKS 13-2525,09213M8/M100,0950 113434
AKS 13-2828,09913M8/M100,1050 113435
AKS 13-3030,09913M8/M100,1050 113436
AKS 13-3535,010513M8/M100,1150 113437
AKS 13-4242,011213M8/M100,1230 113438
AKS 13-4848,312513M8/M100,1830 113439
AKS 13-5454,012513M8/M100,1830 113440
AKS 13-6060,313413M8/M100,2030 113441

AKS 19-1010,09219M8/M100,0950 113446
AKS 19-1212,09219M8/M100,1050 113447
AKS 19-1515,09919M8/M100,1150 113448
AKS 19-1818,09919M8/M100,1050 113449
AKS 19-2222,010519M8/M100,1150 113450
AKS 19-2525,010519M8/M100,1250 113451
AKS 19-2828,011219M8/M100,1250 113452
AKS 19-3030,011219M8/M100,1250 113453
AKS 19-3535,012519M8/M100,1840 113454
AKS 19-4242,012519M8/M100,2030 113455
AKS 19-4848,313419M8/M100,2130 113456
AKS 19-5454,014119M8/M100,2230 113457
AKS 19-6060,314719M8/M100,2420 113458

AKS 25-1010,010525M8/M100,1225 113463
AKS 25-1212,010525M8/M100,1325 113464
AKS 25-1515,010525M8/M100,1325 113465
AKS 25-1818,011225M8/M100,1325 113466
AKS 25-2222,011225M8/M100,1425 113467
AKS 25-2525,012525M8/M100,2030 113468
AKS 25-2828,012525M8/M100,2030 113469
AKS 25-3030,012525M8/M100,2030 113470
AKS 25-3535,013425M8/M100,2130 113471
AKS 25-4242,014125M8/M100,2520 113472
AKS 25-4848,314725M8/M100,2620 113473
AKS 25-5454,015125M8/M100,2720 113474
AKS 25-6060,316025M8/M100,3020 113475
