Abrazadera SRS 2G insonorizada

Abrazaderas

Abrazadera SRS 2G insonorizada

Grupo:

1225

Ficha técnica del producto en PDF

Aplicación

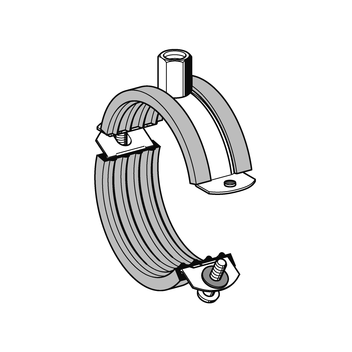

Abrazadera de dos partes con un conector de doble rosca (M 8/M10) y perfil
de insonorización, para la instalación de tuberías en instalaciones mecánicas
de edificios con requisitos de insonorización según DIN 4109.

Configuración

Suministrada con dos tornillos, uno de los cuales está parcialmente atornillado, de forma que la abrazadera queda preparada para su montaje inmediato. El tornillo en el lado abierto está retenido por una arandela de plástico que evita su pérdida accidental.

Datos técnicos

Diámetro de tubo [mm]	Carga admisible (tracción)	Par de apriete [Nm]
12 - 64	0,45 kN	2
67 - 108	0,90 kN	2
110 - 219	1,00 kN	2

Material:
Abrazadera:	Acero, cincado galvánico
Goma de insonorización:	SBR/EPDM, negra (ver datos técnicos en capítulo Elementos de insonorización)

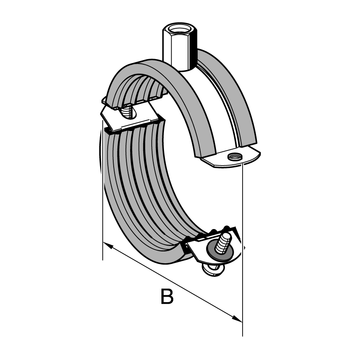

Rango de uso [mm]	Fleje [mm]	B [mm]	Peso [kg]	Embalaje [pieza]	Código artículo
12 - 15	20 x 1,5	55	0,05	100	159368
15 - 19	20 x 1,5	59	0,05	100	159377
20 - 23	20 x 1,5	63	0,06	100	159386
25 - 28	20 x 1,5	69	0,06	100	159395
32 - 35	20 x 1,5	76	0,07	100	159401
40 - 45	20 x 1,5	92	0,09	50	159614
48 - 52	20 x 1,5	99	0,09	50	159623
52 - 58	20 x 1,5	105	0,10	50	179003
60 - 64	20 x 1,5	112	0,11	50	159632
67 - 72	25 x 2,0	125	0,19	25	179012
73 - 80	25 x 2,0	134	0,20	25	159641
81 - 87	25 x 2,0	141	0,21	25	192665
86 - 91	25 x 2,0	147	0,21	25	159650
102 - 108	25 x 2,0	160	0,25	25	179021
110 - 115	25 x 2,5	173	0,30	25	159669
120 - 128	25 x 2,5	186	0,34	25	191459
135 - 143	25 x 2,5	203	0,37	25	191477
149 - 161	25 x 2,5	215	0,39	25	191486
162 - 170	25 x 2,5	229	0,40	25	191468
198 - 207	25 x 2,5	268	0,48	25	191495
207 - 219	25 x 2,5	282	0,52	20	191504
