Barra rigidizadora STR HCP
Aplicación
La Barra rigidizadora absorbe la fuerza transversal transmitida por la Escuadra de montaje que se producen de forma habitual en el tendido de tuberías; especialmente en el montaje de elementos deslizantes (patines) sobre las escuadras. Las cargas transversales deben ser absorbidas con seguridad mediante el montaje de la barra rigidizadora, de lo contrario, se corre peligro de que se produzca una rotura o fisura en la escuadra de montaje debido a estas cargas.

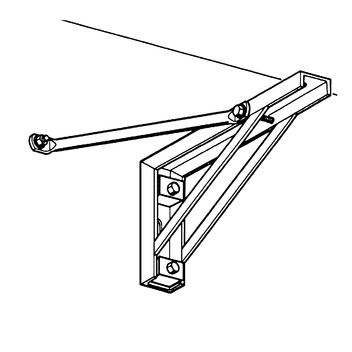

Montaje
Fijar la Barra rigidizadora mediante el tornillo hexagonal recomendado (ver tabla) en el taladro extra disponible en la escuadra de montaje.
Datos técnicos
| Tipo | Tornillo recomendado en la unión a la escuadra | Carga admisible (tracción y compresión) | Dimensión A |
|---|---|---|---|
| 300/200 | M10 x 80 | 7,0 kN | 210 |
| 550/350 | M10 x 80 | 7,0 kN | 365 |
| 725/400 | M10 x 100 | 12,0 kN | 400 |
| 880/550 | M10 x 100 | 12,0 kN | 550 |
| Material: | Tubo DIN 2448, HCP |
