Garra de sujeción SPA 5P AU HCP

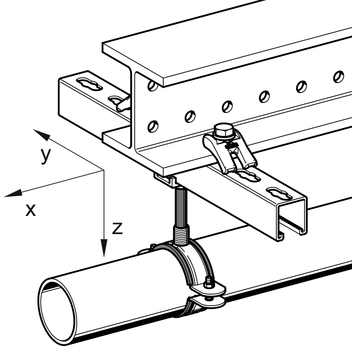

Aplicación
La garra de sujeción 5P AU es un elemento de fijación de uso universal para la fijación bilateral en perfiles de acero de travesaños que soportan entramados de tuberías, conductos, bandejas de cableado y otros accesorios.
Configuración

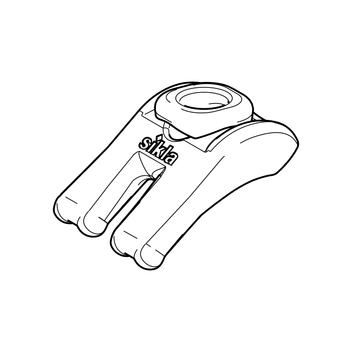

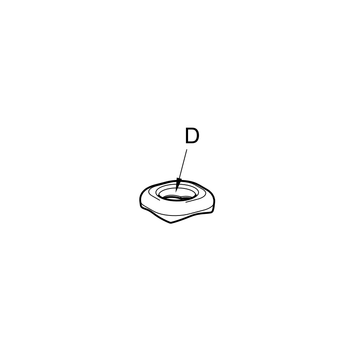

Garra de sujeción 5P con arandela de asentamiento.
Montaje
Posicionar las patas de la garra de sujeción con la arandela de asentamiento sobre la base de aplicación, la cabeza quedará colocada sobre el perfil de acero. A continuación, insertar el correspondiente tornillo de cabeza hexagonal y apretar en la parte inferior con la arandela y la tuerca.
La arandela de asentamiento asegura un montaje en angulo recto del tornillo e impide un posible deslizamiento o una solicitación a flexión. De este modo se asegura una fuerza de tracción continua.
Determinación de la longitud de tornillo requerida Lmin:
Disposición A
Tornillo pasante de cabeza hexagonal con refuerzo de carril.
 |  |
| M12: Lmin = a + b + 49 [mm] M16: Lmin = a + b + 59 [mm] |
Disposición B
Con tornillo soporte TBO HZ
 |
| M12: Lmin = b + 55 [mm] M16: Lmin = b + 65 [mm] |
Datos técnicos

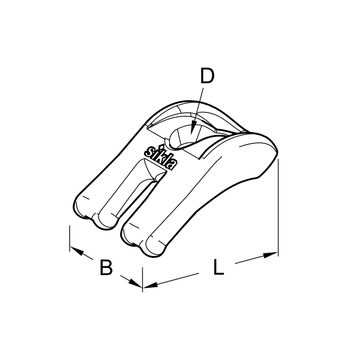

| Tipo | Rango de uso [mm] | B [mm] | L [mm] | D [mm] |
|---|---|---|---|---|
| M12 AU | 1 - 30 | 44 | 60 | 13 |
| M16 AU | 4 - 40 | 48 | 72 | 17 |
| Tipo | Par de apriete MA [Nm] / Ángulo de giro máx. 1) | Fz admisible por Mordaza [kN] 2) | Esfuerzo cortante admisible Fx por cada 2 Mordazas [kN] 3) |
|---|---|---|---|
| M12 AU | 60 / 90° | 16,2 | 3,7 |
| M16 AU | 140 / 90° | 19,5 | 4,2 |
| 1) | 2 opciones de montaje: - Con llave dinamométrica: 60 Nm. - Sin llave dinamométrica: Giro máximo de 90º tras hacer tope. |
| 2) | Valores referidos para la aplicación de un tornillo estándar de cabeza hexagonal de clase 8.8. |
| 3) | Valores referidos para el caso de montaje más desfavorable con espesor de ala de perfil de 30mm (M12) y 40mm (M16). Se ha considerado un coeficiente de rozamiento de µHaft = 0,20. No se ha considerado la aplicación de una carga a tracción Fz. |
| Material: | Acero, HCP |
