Apoyo de carril WBD Inoxidable
Aplicación

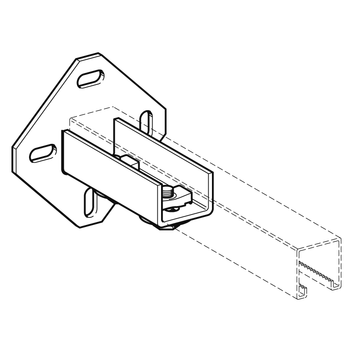

Este soporte, junto con los carriles de montaje Sikla, permite montar estructuras y consolas fijadas a muros, suelos y techos así como pie-soporte para estructuras con carriles de montaje.
Montaje
Normalmente es suficiente el uso de los dos puntos de anclaje del eje que corresponde a la dirección de la carga. Sólo es necesario usar los cuatro puntos de anclaje en circunstancias excepcionales, por ejemplo en soportes verticales muy altos. Par de apriete ≥ 40 Nm. Aplicable en Carriles de montaje Inoxidables con 41 mm de ancho y hasta altura de perfil ≤ 62 mm.
Datos técnicos

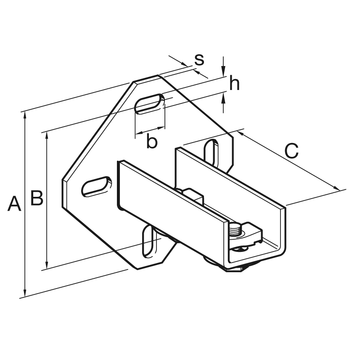

| Tipo | Aplicable para carriles de montaje Sikla | A [mm] | s [mm] | B [mm] | b [mm] | h [mm] | C [mm] | ø Tornillo |
|---|---|---|---|---|---|---|---|---|
| 41/41-62 | 41/41 bis 41/62 | 135 | 6 | 100 | 25 | 11 | 125 | M10 |
Carga máxima admisible para montajes a techo en dirección vertical con al menos un tornillo pasante (clase 8.8) = 7,0 kN.
| Material: | Acero inoxidable A4 |

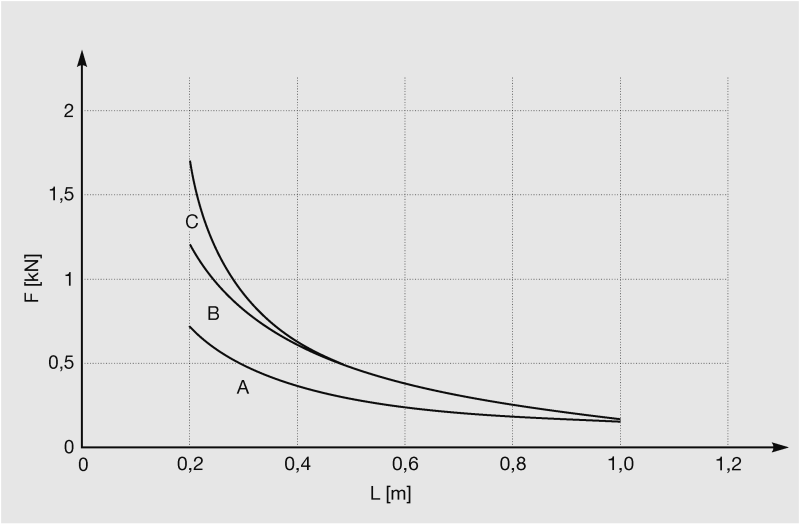

Carga útil para montaje a muro con Carril 41/41 y utilizando dos anclajes de la resistencia dada:
| Restricciones σadm ≤ 160 N/mm2 fadm ≤ L/100 para L > 300 mm fadm ≤ 3 mm para L = 200 ... 300 mm | Cargas en anclaje A = 1,5 kN B = 2,5 kN C = 3,5 kN |  |
