Consola de montaje AK HCP

Productos HCP

Consola de montaje AK HCP

Grupo:

1854

Ficha técnica del producto en PDF

Aplicación

Consola para el montaje de tuberías directamente a muros o en otro tipo de elemento estructural.

Montaje

Para las aplicaciones en conexión con elementos deslizantes se precisa el uso de un refuerzo transversal con objeto de absorber las cargas longitudinales en la dirección de la tubería.

Datos técnicos




Clase de anclaje A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN Restricciones σ_adm ≤ 160 N/mm² f_adm ≤ L/150 para L > 450 mm f_adm ≤ 3 mm para L ≤ 450 mm

Material:

Acero, HCP

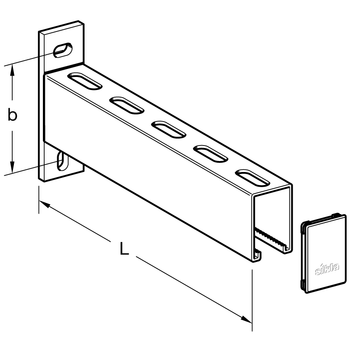

Tipo	L [mm]	Placa base [mm]	b [mm]	Taladro [mm]	Peso [kg]	Embalaje [pieza]	Código artículo

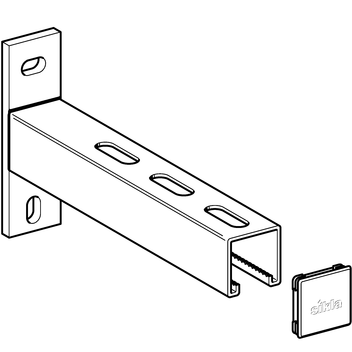

41/41 - 320	320	134 x 40 x 8	100	13 x 18	0,95	10	181667
41/41 - 570	570	134 x 40 x 8	100	13 x 18	1,50	10	181676
41/41 - 820	820	134 x 40 x 8	100	13 x 18	2,00	1	161479
41/62 - 320	320	134 x 40 x 8	100	13 x 18	1,40	10	180119
41/62 - 570	570	134 x 40 x 8	100	13 x 18	2,25	10	180128
41/62 - 820	820	134 x 40 x 8	100	13 x 18	3,05	1	180137

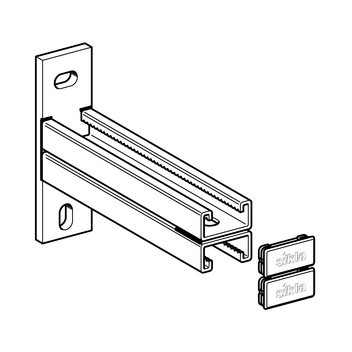

41/21 D - 320	320	134 x 40 x 8	100	13 x 18	1,25	10	180146
41/21 D - 570	570	134 x 40 x 8	100	13 x 18	2,25	10	180155
41/21 Dq - 320	320	134 x 40 x 8	100	13 x 18	1,20	10	180164
41/21 Dq - 570	570	134 x 40 x 8	100	13 x 18	1,95	10	190424
