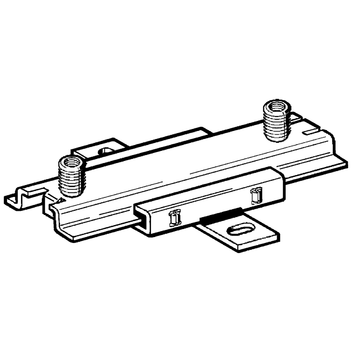

Patín GS 2G-PL HCP
Aplicación
Sistema deslizante de sujeción doble en suministros técnicos de instalaciones de montaje sobre carriles Sikla o directamente a la base de la construcción.
Combinación aconsejable con abrazaderas Ratio S y Stabil 3-DG. Existen varias posibilidades de conexión con las abrazaderas desde M10 hasta R1". Los adaptadores se pueden encontrar en el capítulo "Adaptador IG/IG". Las guías deslizantes de Poliamida reforzada con fibra de vidrio evitan que se produzcan ruidos en el deslizamiento.
Datos técnicos
| Carga admisible en montaje a techo: | 0,6 kN |
| Carga admisible en montaje sobre suelo: | 1,2 kN |
| Máxima longitud de brazo de palanca Lmax : | 150 mm |
| Rocorrido de deslizamiento admisible: | 140 mm |
| Temperatura máx. admisible bajo exposición permanente: | 130°C |
| Coeficiente de rozamiento estático µ0 : | 0,18 |
| Coeficiente de rozamiento dinámico µ: | 0,14 |
| Material: | |
| Componentes metálicos: | Acero, HCP |
| Guía deslizante: | Poliamida, reforzada con fibra de vidrio |
Carga admisible FZ * bajo exposición al fuego
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 600 | ≤ 430 | ≤ 280 | ≤ 200 |
FZ = Tracción máx. admisible
* Se debe considerar la capacidad resistente de los elementos conectados en la aplicación. En especial las referidas bajo exposición al fuego.
