Soporte transversal CFB HCP
Aplicación
El soporte transversal CFB es un estabilizador de fuerza transversal para consolas de montaje 41. El soporte transversal sirve para absorber fuerzas transversales, que se deben principalmente a la fuerza causada por la expansión lineal de las tuberías calientes. Al utilizar el soporte transversal se pueden absorber fuerzas transversales mayores.
Configuración

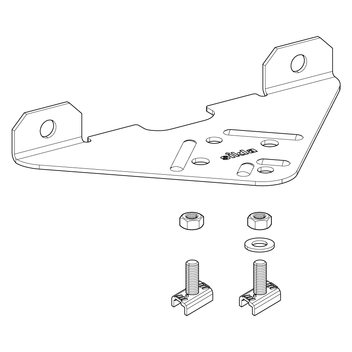

El tipo CFB 41 incluye un set de piezas de conexión:
2 x tuercas soportes NT 41-M10 con varilla roscada premontada GST HCP
1 x arandela US 10/125 HCP
2 x tuercas hexagonales NT M10 HCP
Montaje

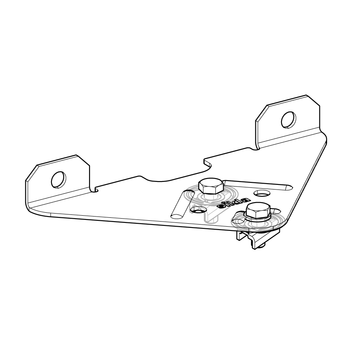

CFB CC41 para montaje en la ranura del carril:
La conexión CC ya está premontada en el soporte transversal. Tras insertarse en la ranura del carril, la tuerca rápida CC gira hacia la derecha hasta detenerse cuando se presiona ligeramente. El desmontaje se realiza al revés. Se debe empujar el soporte transversal a ras de la estructura y luego apretar los tornillos.
CFB 41 para montaje en la parte posterior del carril (orificios largos):
El soporte transversal se monta en el orificio alargado de la consola 41 utilizando el set de piezas de conexión incluido. La arandela debe montarse en la zona de la fijación frontal.
Opcionalmente el soporte transversal se puede fijar a la estructura con dos anclajes para conseguir mayores cargas. Los anclajes deben pedirse por separado y seleccionarse en función de la superficie y los requerimientos de cargas.
Datos técnicos

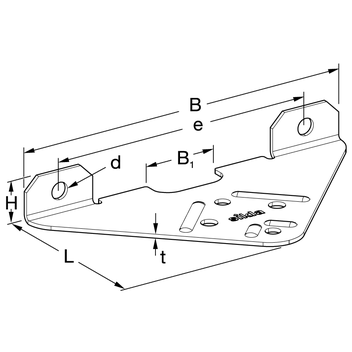

| Tipo | L [mm] | B [mm] | B1 [mm] | H [mm] | t [mm] | e [mm] | d [mm] |
|---|---|---|---|---|---|---|---|
| Placa CFB | 135 | 260 | 56 | 33 | 3 | 205 | 13 |

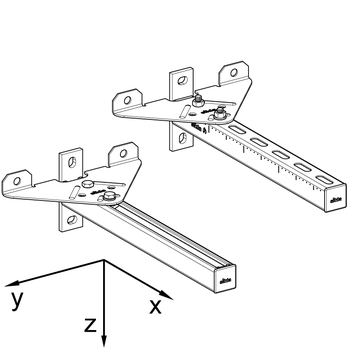

Consola de montaje AK 41*
| Tipo | con anclaje | son anclaje |
|---|---|---|
| 41/41 | Vy = 1,36 kN Mz = 0,24 kNm | Vy = 0,99 kN Mz = 0,15 kNm |
* Valores de carga recomendados (se tiene en cuenta el factor de seguridad parcial de 2,0)
| Material: | Acero, HCP |
