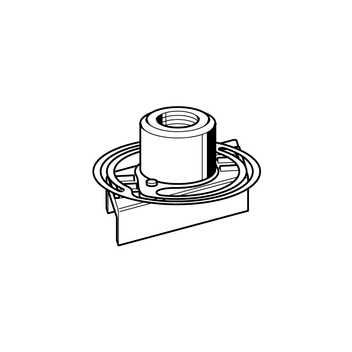

Adaptador NT CC 41 DIN 3015
Aplicación
Para un montaje eficiente de las abrazaderas de fijación DIN 3015 (gamas ligeras y pesadas) a carriles 41. Particularmente útiles para el montaje en carriles verticales o colocaciones en zonas de difícil acceso, esta pieza sustituye a la “tercera mano” y ofrece las siguientes ventajas adicionales:
- Apropiado para carriles de montaje Sikla de 41 mm, independientemente de la altura del carril.
- No se atasca en la cabeza del tornillo cuando se mueve a lo largo del interior del carril.
- Sin aparición de asentamientos ni deformaciones una vez apretado.
Configuración
La tuerca de carril, el muelle y la conexión roscada se suministran fuertemente unidos.
Montaje

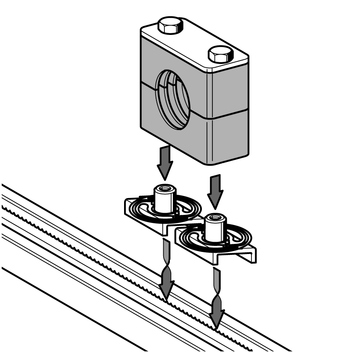

Tras colocar el adaptador en la parte de la apertura del carril, la pieza se gira en sentido horario tras apretar ligeramente en el conector roscado hasta hacer tope con la pared interior del carril. Conectar el soporte de la abrazadera y apretar los tornillos. Tanto para montar como para desmontar la pieza, no se necesita ninguna herramienta adicional y puede realizarse la misma operación repetidas veces.
Datos técnicos
| Material | |
| Tuerca de carril: | Acero, electro-galvanizado |
| Muelle: | Chapa-muelle de acero, protección contra la corrosión. |
Abrazaderas DIN 3015-1 (gama A, serie ligera)

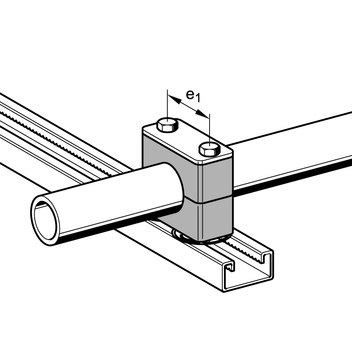

| Tamaño de la abrazadera | Diámetro exterior de tubería [mm] | Conexión con | e1 |
|---|---|---|---|
| 0 | de 6 a 12 | 1 x Adaptador CC 41 M6 | |
| 1 | de 6 a 12 | 2 x Tuerca rápida CC 41 M6 | 20 1) |
| 2 | de 12,7 a 18 | 2 x Tuerca rápida CC 41 M6 | 26 1) |
| 3 | de 19 a 25 | 2 x Tuerca rápida CC 41 M6 | 33 1) |
| 4 | de 26,9 a 30 | 2 x Adaptador CC 41 M6 | 40 |
| 5 | de 32 a 42 | 2 x Adaptador CC 41 M6 | 52 |
| 6 | de 44,5 a 57 | 2 x Adaptador CC 41 M6 | 66 |
| 7 | de 57,2 a 76,1 | 2 x Adaptador CC 41 M6 | 94 |
| 8 | de 88,9 a 101,8 | 2 x Adaptador CC 41 M6 | 120 |
Abrazaderas DIN 3015-2 (Gama C, serie pesada)
| Tamaño de la abrazadera | Diámetro exterior de tubería [mm] | Conexión con | e1 |
|---|---|---|---|
| 1 | de 6 a 18 | 2 x Tuerca rápida CC 41 M10 | 33 1) |
| 2 | de 19 a 30 | 2 x Adaptador CC 41 M10 | 45 |
| 3 | de 30 a 42 | 2 x Adaptador CC 41 M10 | 60 |
| 4 | de 38 a 70 | 2 x Adaptador CC 41 M12 | 90 |

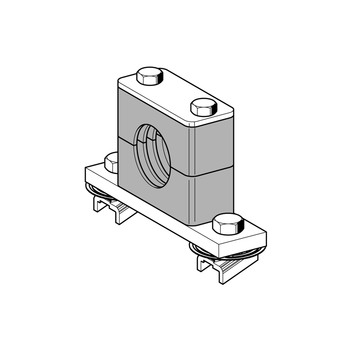

| 1) | Para esta distancia entre taladros se necesita la placa para atornillar como aparece en la ilustración 4 , así como 2 tornillos hexagonales y 2 tuercas rápidas NT CC 41. |
