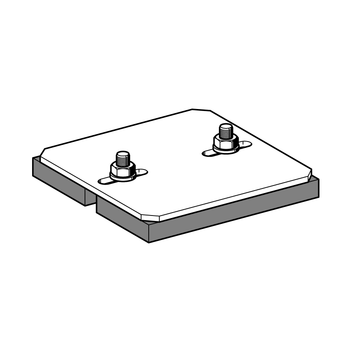

Apoyo SHB HCP
Aplicación
Solución completa con lámina de protección incluida para cubiertas y superficies que contienen, por ejemplo, lonas de protección o centrales de mantenimiento con revestimiento de protección en sótanos. En combinación con el sistema de montaje Sikla, se puede realizar cualquier tipo de estructura. La lámina de protección resistente al agua permite una sujeción segura y proporciona una distribución uniforme de la carga. Está diseñado especialmente para conjuntos agregados, tuberías, conductos de ventilación o arriostramientos.

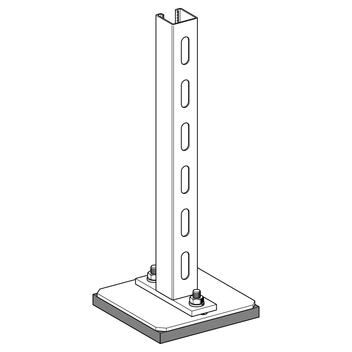

En este Apoyo se pueden conectar los siguientes elementos: Patines, Placas base, Escuadra de montaje WK 150/150, Rótula JOI 41 T, Carril MS 41, Consola AK CC, Apoyo de carril WBD para carriles.
Montaje
Desenroscar las tuercas , definir la posición correcta del tornillo en el orificio según el elemento a conectar. Conectar el elemento y atornillar.
Datos técnicos
| Módulo de elasticidad E estático: | según DIN 53513 | 0,8 - 0,9 N/mm2 |
| Módulo de elasticidad E dinámico: | según DIN 53513 | 0,6 - 2,2 N/mm2 |
| Asentamiento bajo carga: | DIN 53572 | aprox. 4,5 % medidos 30 min. después de retirar la carga que produzca una deformación del 50 %/23°C durante 72 horas. |
| Resistencia a tracción: | DIN 53571 | 0,40 N/mm2 valor mínimo |
| Elongación de rotura: | DIN 53571 | 70 % valor mínimo |
| Resistencia a la rotura: | DIN 53515 | 3,4 N/mm2 valor mínimo |
| Resistencia al fuego: | DIN 4102 | B2 |
La fricción estática debe determinarse a partir de las condiciones existentes. Dependiendo del acabado de la cubierta, se recomienda el uso adicional de algún elemento que mejore la transferencia de cargas. Esta condición debe ser comprobada por el cliente.
| Material: | Acero, HCP, Compuesto de caucho |

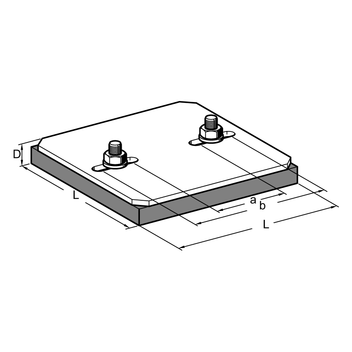

| Tipo | L [mm] | a [mm] | b [mm] | D [mm] |
|---|---|---|---|---|
| SHB 160 | 164 x 164 | 65 | 131 | 20 |
| SHB 300 | 304 x 304 | 65 | 131 | 20 |
| SHB 450 | 454 x 454 | 65 | 131 | 21 |
| SHB 600 | 604 x 604 | 65 | 131 | 23 |
| Tipo | Altura del perfil hmáx [mm] | Dimensiones de placa [mm] |
|---|---|---|

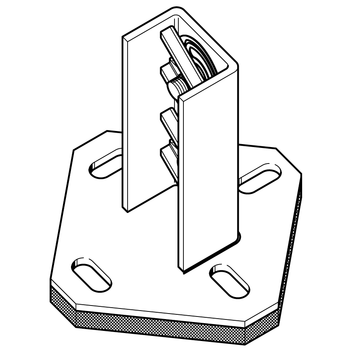

| SHB 41-1 | 41 - 62 | 110 x 110 |
| SHB 41-2 | 41 - 62 | 160 x 160 |
Para obtener más datos ver Apoyo WBD.
