Sistema de Montaje Pressix CC 41

Conector angular CN CC 41 Stabil

Aplicación

Elemento de conexión premontado para la construcción de estructuras en Carriles de montaje. Conector angular tipo W para la conexión a pared, suelo o techo.

  • Mecanismo de cierre rápido para nudos de conexión a 90° y 45 en sistemas de carril 41.
  • Presionando en la cabeza del tornillo, el conector se cierra automáticamente, soportando a su vez el peso propio y manteniendo la posición del montaje, permitiendo un ajuste sencillo.
  • Unión rígida segura con fijación por forma. Conector rápido dentado con tornillo de cierre M10. Ofrece una alta resistencia gracias a la calidad del material y el diseño de su geometría.

Datos técnicos

Espesor del
carril [mm]
FZ
[kN]
FQ
[kN]
1,5 3,0 2,3
2,0 3,5 2,3
2,5 3,5 3,5
3,0 3,5 3,5

Par de apriete:
50 Nm
Material:
Acero, cincado galvánico.

Homologaciones / Conformidad



Este producto dispone de marca de calidad "RAL" para soportación de tuberías. Sujeta a control de calidad externo según estándar RAL GZ-655.

TipoPeso
[kg]
Embalaje
[pieza]
Código
artículo

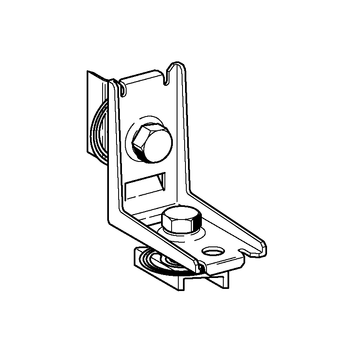

CC 41-90° Stabil0,2325 191675

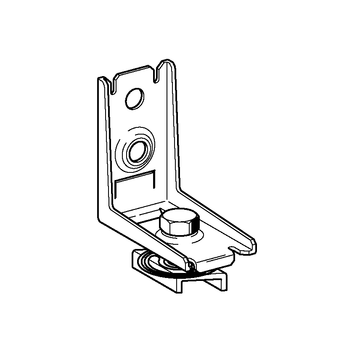

CC 41-90° W Stabil0,1725 191684

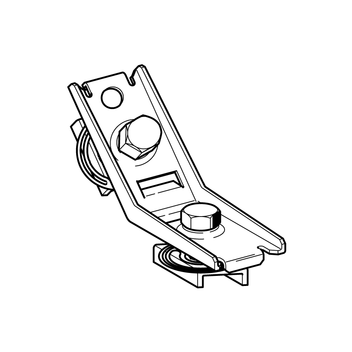

CC 41-45° Stabil0,2325 191882

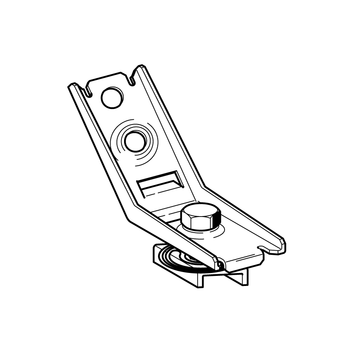

CC 41-45° W Stabil0,1725 191891
