Sistema de Montaje Pressix CC 41

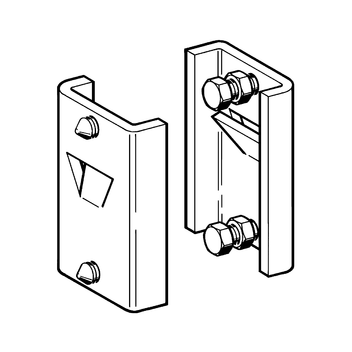

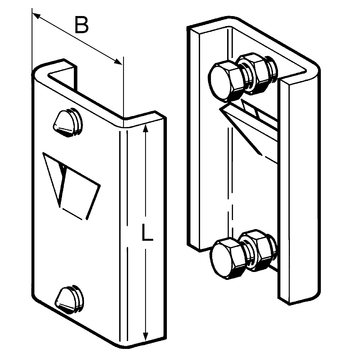

Escuadra de sujeción SKL
Aplicación

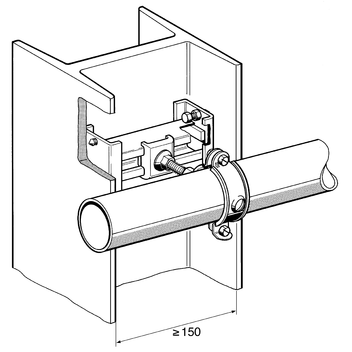

La Escuadra de sujeción SKL es un elemento de fijación que se monta dentro de las alas de los perfiles de acero tipo -I y -U. El sistema de soportación (tuberías, etc.) puede montarse tanto perpendicular como paralelo a la dirección del perfil. Además, la Escuadra de sujeción ofrece una buena posibilidad como soporte para travesaños entre dos perfiles de acero verticales alineados lateralmente.
Configuración
Completamente premontado.
Montaje
Para el par de apriete, los tornillos de sujeción deben girarse min. 1 vuelta hasta máx. 1 1/2 vuelta. Después apretar la contratuerca.
Nota: Longitud de corte del carril de montaje = Ancho interior del perfil - 25 mm.
Datos técnicos
| Carga máx. admisible para: | Montaje de travesaños: (con 2 escuadras SKL) 5,0 kN / Travesaño Montaje individual: (con 1 escuadra SKL) 2,5 kN |
El momento de torsión máximo del carril ha de tenerse en cuenta.
| Material: | Acero, electro-galvanizado |
