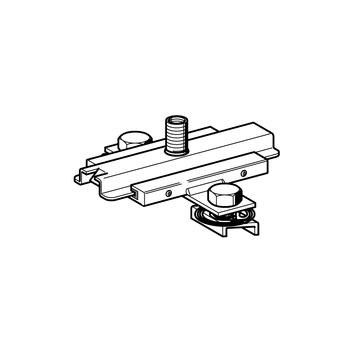

Patín GS CC - 2G-PL
Aplicación
Sistema deslizante de sujeción simple ó doble en suministros técnicos de instalaciones de montaje sobre carriles Sikla.
Combinación aconsejable con abrazaderas Ratio S y Stabil 3-DG.
Existen varias posibilidades de conexión con las abrazaderas desde M10 hasta R1". Los adaptadores se pueden encontrar en el capítulo "Adaptador IG/IG". Las guías deslizantes de Poliamida reforzada con fibra de vidrio evitan que se produzcan ruidos en el deslizamiento.
Configuración
Se suministra pre-montado con conjunto de tuercas CC y tornillos incluidos.
Montaje
Insertar en la ranura del carril presionando sobre la cabeza de los tornillos. Atornillar, apretar y ¡listo!.
Datos técnicos
| Carga máxima en montaje a techo: | 0,6 kN |
| Carga máxima en montaje sobre suelo: | 1,2 kN |
| Brazo de palanca máximo Lmax: | 150 mm |
| Recorrido de deslizamiento admisible para Tipo 2G-PL: | 85 mm |

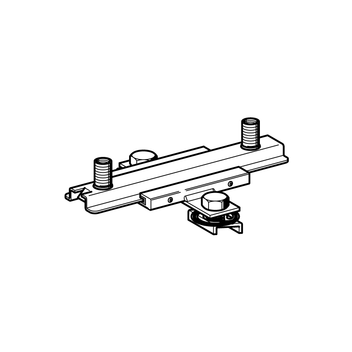

| Recorrido de deslizamiento admisible para Tipo 2G2-PL: | 140 mm |
| Tempertaura máxima de servicio: | 130°C |
| Coef. de rozamiento estático µ0: | 0,18 |
| Coef. de rozamiento dinámico µ: | 0,14 |
| Material: | |
| Cuerpo del patín y patín: | Acero, cincado galvánico. |
Craga admisible FZ * bajo exposición al fuego
| RF 30 [N] | RF 60 [N] | RF 90 [N] | RF 120 [N] |
|---|---|---|---|
| ≤ 600 | ≤ 430 | ≤ 280 | ≤ 200 |
FZ = carga máxima a tracción.
* Se debe considerar la capacidad resistente de los elementos conectados en la aplicación. En especial las referidas bajo exposición al fuego.
