Sistema de Montaje Pressix CC 41

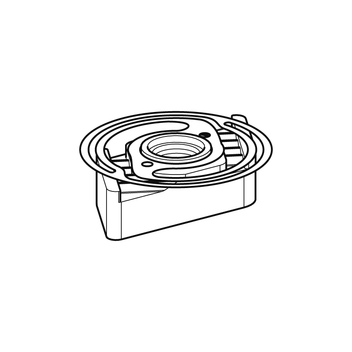

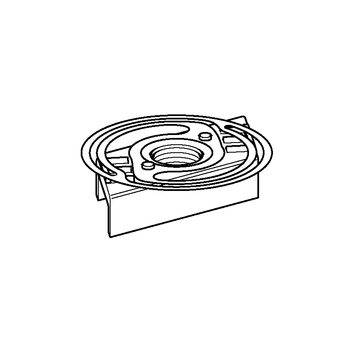

Tuerca rápida NT CC 41
Aplicación
Especialmente útil en estructuras con carriles de montaje verticales o para la colocación en zonas de difícil acceso. Este producto sustituye a la "tercera mano" y ofrece las siguientes ventajas adicionales:
- Apropiada para carriles de montaje Sikla con 41 mm de anchura, independientemente de la altura del carril.
- No se atasca en la cabeza del tornillo cuando se mueve a lo largo del interior del carril.
- Sin aparición de asentamientos ni deformaciones una vez apretada.
Configuración
La tuerca de carril y el muelle se suministran fuertemente unidos.
Montaje
Tras colocar la tuerca rápida en la parte de la apertura del carril, la pieza se gira en sentido horario tras apretar ligeramente en el centro hasta hacer tope con la pared interior del carril. Para desmontarla, realizamos la operación opuesta. Tanto para montar como para desmontar la pieza, no se necesita ninguna herramienta adicional y puede realizarse la misma operación repetidas veces.
Datos técnicos
| M6 | M8 | M10 | M12 | M16 |
Par de apriete 8.8 1) [Nm] | 10 | 25 | 40 | 80 | 80 |
1) | En caso de utilizar una clase inferior, los valores se deben reducir. |
Espesor del material del carril [mm] | M6 FZ ≤ [kN] | M8 2) FZ ≤ [kN] | M10 2) FZ ≤ [kN] | M12 FZ ≤ [kN] | M16 FZ ≤ [kN] | M6 FQ ≤ [kN] | M8 FQ ≤ [kN] | M10 2) FQ ≤ [kN] | M12 FQ ≤ [kN] | M16 FQ ≤ [kN] | |
---|---|---|---|---|---|---|---|---|---|---|---|
1,5 | 3,0 | 3,0 | 3,0 | 7,5 | 7,5 | 0,7 | 1,8 | 2,9 | 7,5 | 6 | |
2,0 | 3,2 | 5,8 | 5,8 | 10 | 10 | 0,9 | 2,1 | 3,4 | 9 | 6 | |
2,5 | 3,2 | 5,8 | 5,8 | 11 | 11 | 1,0 | 2,6 | 4,1 | 9 | 6 | |
3,0 | 3,2 | 5,8 | 5,8 | 13 | 13 | 1,1 | 2,8 | 4,4 | 9 | 6 |
Nota: La capacidad de carga puntual del carril ha de tenerse en cuenta.
Material: | |
Tuerca: | Acero, clase 5.6, electro-galvanizado |
Arandela-Muelle: | Chapa-muelle de acero, inoxidable. |
Homologaciones / Conformidad
| |
| Este producto dispone de certificado "RAL" para soportación de tuberías, sujeta al control de calidad externo según el estándar RAL GZ-655. 2) Tipos de cargas de conexión correspondiente a la entrega de cliente 2010-07/2010-09. |
