Tornillo Blockset PBS 46
Aplicación

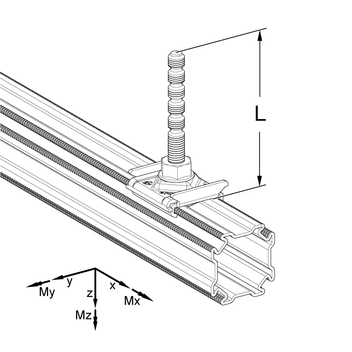

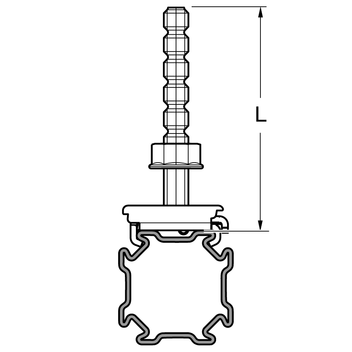

Sistema de montaje rápido para una soportación eficiente de abrazaderas de tubería y otros elementos de construcción en el perfil de montaje siMetrix PRO 46. Una vez encajado, se sujeta por sí solo gracias al efecto de antideslizamiento, pero al mismo tiempo se puede mover fácilmente con la mano. Ajuste de altura sencillo en el interior de los perfiles de montaje PRO 46. Las ranuras del espárrago cada 10 mm solucionan el problema de acortar la longitud mediante la Cizalla para varilla PBC sin necesidad de serrar y dañar la rosca con cortes.
Configuración

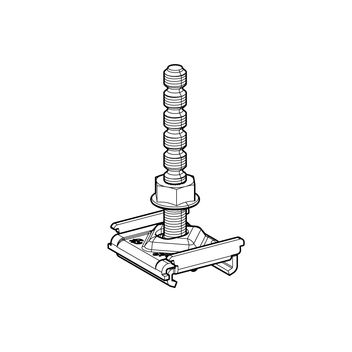

Se suministra completamente premontado con la varilla ranurada - Tipos M8 x 50 y M10 x 50 con espárrago roscado.
Montaje
Encajar el tornillo blockset en el perfil de montaje y luego apretar el elemento de conexión con la contratuerca. Para desmontar, después de aflojar la contratuerca, presionar el punto más alto de la parte superior de la tuerca block y retirarlo del perfil de montaje. Varilla soldada a la tuerca para evitar el desatornillado.
Datos técnicos

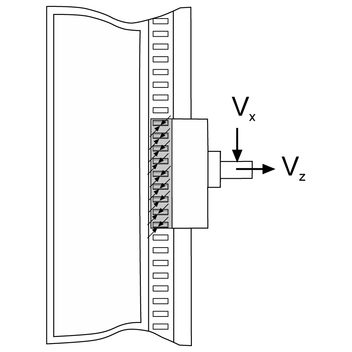

| Tipo | ± Vx,adm * [kN] | ± Vy,adm * [kN] | - Vz,adm [kN] ≤ M8 | - Vz,adm [kN] ≥ M10 |
|---|---|---|---|---|
| PBH 46 | 0,55 | 2,54 | 4,0 | 4,33 |
* Dirección de carga no testada según RAL
| Par de apriete: | 15 Nm |
| Material: | Acero, HCP |
Homologaciones / Conformidad
 | Este producto dispone de marca de calidad "RAL" para soportación de tuberías. Sujeta a control de calidad externo según estándar RAL GZ-655. |
