Sistema de montaje siMetrix 46
Adaptador para carril SA PRO 46
Aplicación
Para la realización de construcciones más ligeras dentro del sistema siMetrix.
Permite la compatibilidad del perfil de montaje siMetrix PRO 46 con los sistemas de carriles Pressix CC 41 y 27.
Montaje

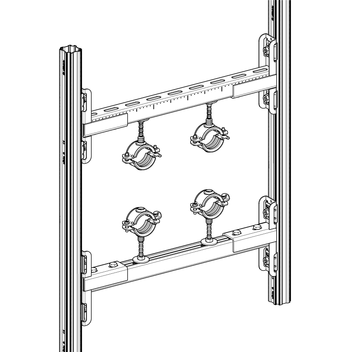

Fijar la placa base del adaptador de carril en una ranura situada en el lateral del perfil de montaje, presionar el bloqueo en el lado opuesto y apretar los tornillos.
Luego, insertar el carril de montaje, presionar firmemente y apretar.
Datos técnicos

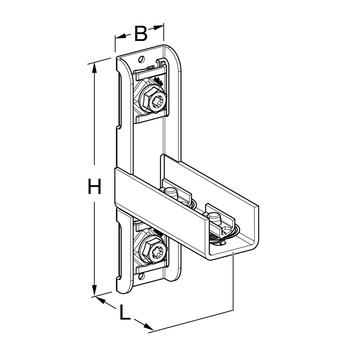

| Tipo | H [mm] | B [mm] | L [mm] |
|---|---|---|---|
| SA PRO 46-27 | 170 | 47 | 70 |
| SA PRO 46-41 | 195 | 47 | 125 |

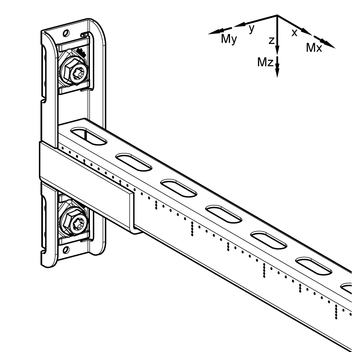

| Tipo | Vx,adm [kN] | ± Vy,adm [kN] | ± Vz,adm [kN] | My,adm [kNm] | - My,adm [kNm] | ± Mz,adm [kNm] |
|---|---|---|---|---|---|---|
| SA PRO 46-27 | 1,08 | 2,91 | 0,83 | 0,05 | 0,15 | 0,04 |
| SA PRO 46-41 | 2,89 | 1,15 | 0,83 | 0,33 | 0,44 | 0,16 |
| Configuración: | Placa soldada con perfil en U |
| Inserción: | Conexión interior T50 y hexágono exterior SW 17 |
| Par de apriete: | 20 Nm Tuerca soporte Pressix: SA PRO 46-27: 10 Nm SA PRO 46-41: 40 Nm |
| Material: | Acero, HCP |
