Sistema de montaje siMetrix 46
Consola de montaje AK 46-P
Aplicación
Elemento completo para montar consolas a pared o en otro tipo de elemento estructural.
Montaje

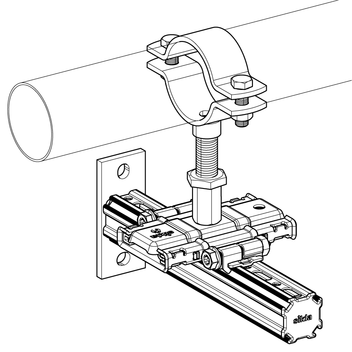

Conexión a la estructura mediante anclaje perno AN BZ plus o anclajes para altas cargas. Fijación alternativa a vigas de acero mediante la placa de montaje AP 46 80/120 (Código artículo 802158). Cuando se utiliza junto con elementos deslizantes, se precisa el uso de un refuerzo transversal vertical (en combinación con la barra rigidizadora STR y el tornillo Blockset PBS 46 M10 x 50) con objeto de absorber las cargas longitudinales en la dirección de la tubería. Para montajes en voladizo con brazo de palanca ≥ 500 mm se recomienda el uso de un tirante o refuerzo.
Datos técnicos

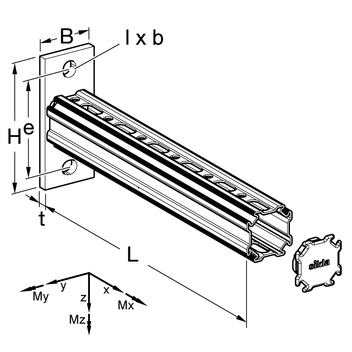

| Tipo | L [mm] | H [mm] | B [mm] | t [mm] | e [mm] | l x b [mm] |
|---|---|---|---|---|---|---|
| AK 46-P - 200 | 200 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 400 | 400 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 600 | 600 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 800 | 800 | 120 | 50 | 8 | 90 | 15 x 13 |
| AK 46-P - 1000 | 1000 | 120 | 50 | 8 | 90 | 15 x 13 |
| Tipo | Vx,adm [kN] | ± Vy,adm [kN] | ± Vz,adm [kN] | ± My,adm [kNm] | ± Mz,adm [kNm] |
|---|---|---|---|---|---|
| AK 46-P | 25,42 | 12,42 | 11,37 | 0,67 | 0,66 |
| Configuración: | Placa soldada con perfil de montaje PRO 46-P |
| Material: | Acero, HCP |
