Patín GS F 2G
Aplicación

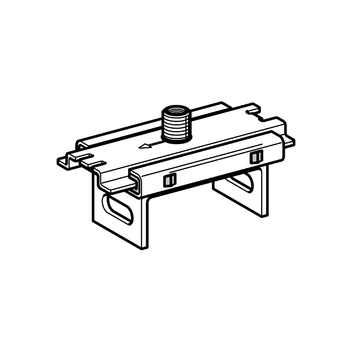

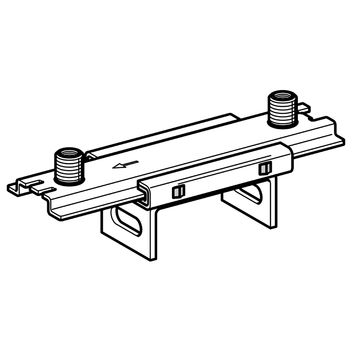

Conjunto deslizante para soportes dobles o sencillos sobre perfiles de montaje TP F 80 ó F 100. Ofrece varias posibilidades de conexión de tamaños de abrazadera gracias a su conector con doble rosca o en combinación con el adaptador correspondiente.
Montaje
Fijación al perfil de montaje TP F mediante dos tornillos autorroscantes FLS F.
Datos técnicos

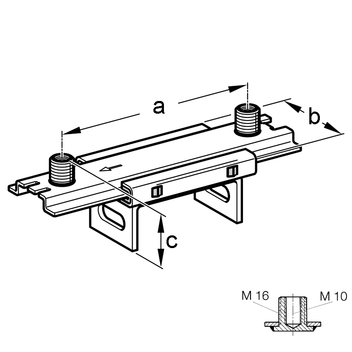

| Tipo | a [mm] | b [mm] | c [mm] |
|---|---|---|---|
| GS F 80 2G2 | 150 | 67 | 70,0 |
| GS F 100 2G2 | 150 | 67 | 75,5 |

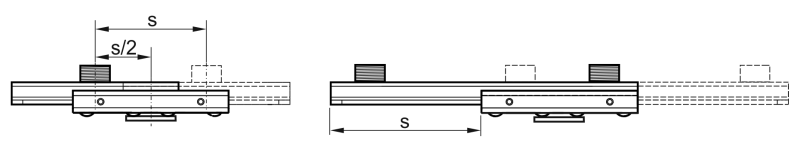

| Tipo | Brazo de Palanca máx. [mm] | Recorrido máx. s [mm] |
|---|---|---|
| GS F 80 2G | 150 | 100 |
| GS F 80 2G2 | 150 | 135 |
| GS F 100 2G2 | 150 | 135 |
| Carga admisible apoyado: | 1,2 kN |
| Carga admisible colgado: | 0,6 kN |
| Límite de temperatura bajo exposición prolongada: | 130° C |
| Coeficiente de rozamiento estático µ0: | 0,20 |
| Coeficiente de rozamiento dinámico µ: | 0,15 |
| Material: | |
| Patín: | Acero, HCP |
| Placas deslizantes: | Poliamida (reforzada con fibra de vidrio) |
| Carril guía: | Acero, HCP |
