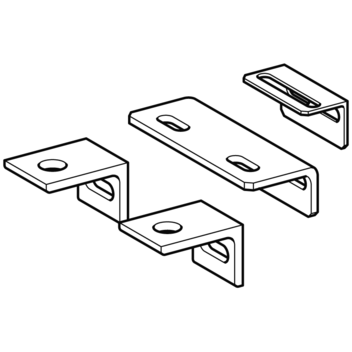

Soporte abarcón UB F
Aplicación

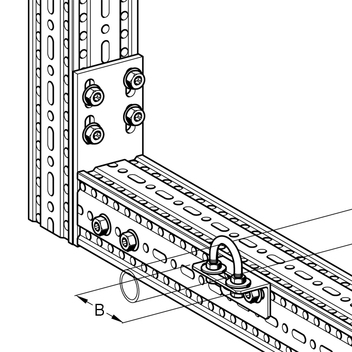

Se utiliza para facilitar la fijación de abarcones sobre perfiles de montaje F 80 o F 100.
Configuración
A partir de tamaños de Abarcón ≥ 4" se debe emplear siempre dos Soportes abarcón UB F.
Datos técnicos

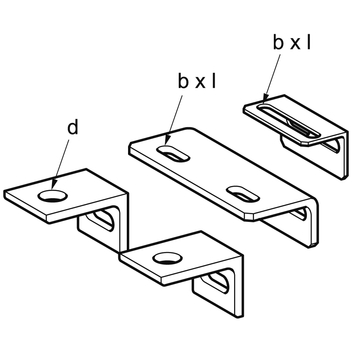

| Tipo | d [mm] | b x l [mm] | B [mm] |
|---|---|---|---|
| UB F 1/2" - 1 1/2" | - | 65 x 11 | 85 |
| UB F 2" - 3" | - | 20 x 13 | 165 |
| UB F 4" - 6" | 17 | - | 45 |
| UB F 8" - 12" | 22 | - | 45 |
| UB F 378 - 530 | 26 | - | 45 |
| Material: | Acero, HCP |
