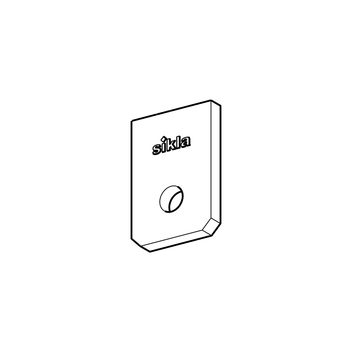

Pletina soldable HPA
Aplicación

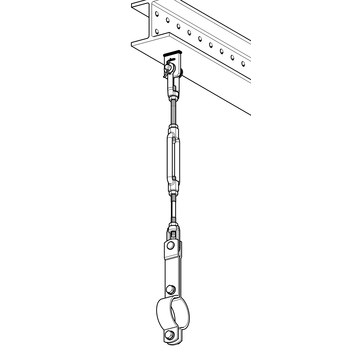

Pletina soldable de conexión en perfiles de acero laminado existentes y placas de acero. Esta pletina sirve como elemento base para otros enlaces de conexión de la cadena de carga Sikla mediante el Set de componentes de conexión LKV de tamaños M10 hasta M16 y la Abrazadera Stabil Tipo C LK. En combinación con las placas soldables SPL de Sikla pueden crearse placas de suspensión, realizando la soldadura en obra con los tamaños adecuados.
Montaje

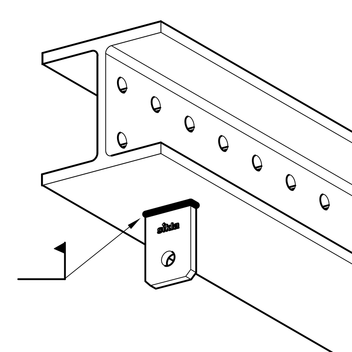

Alinear y soldar la pletina al perfil de acero. El recubrimiento HCP se caracteriza por una muy buena soldabilidad.
Recomendación (no obligatoria) para el espesor del cordón de soldadura:
a: 4,0 (Altura del triángulo isósceles)
Datos técnicos
| Tipo | Carga máx. admisible (tracción) [kN] |
|---|---|
| M10 | 11,2 |
| M12 | 12,1 |
| M16 | 12,5 |
Los requisitos para la realización y construcción de los componentes y la correspondiente interpretación, así como los justificantes de los ensayos de carga se han llevado a cabo de acuerdo a las directrices VGB R 510 L Parte I, KTA 3205.3 y también según DIN EN 13480-3.

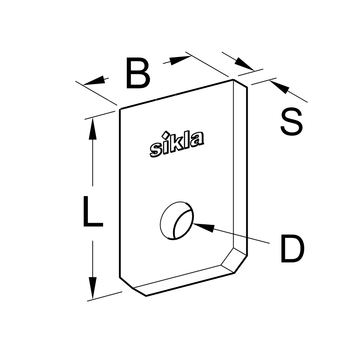

| Tipo | L [mm] | B [mm] | S [mm] | D [mm] |
|---|---|---|---|---|
| M10 | 65 | 45 | 8 | 11 |
| M12 | 65 | 45 | 8 | 13 |
| M16 | 65 | 45 | 8 | 17 |
| Material: | Acero, HCP |
