siFramo 100

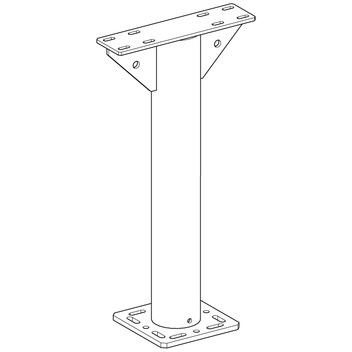

Apoyo a suelo DF AH
Aplicación

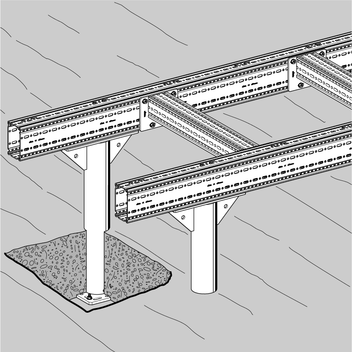

Facilita la fijación directa de los Perfiles de montaje TP F 100 y TP F 100/160 a diferentes tipos de cubiertas.
Montaje
Fijación de los Perfiles de montaje TP F 100 y TP F 100/160 mediante 8 tornillos autorroscantes FLS F.
Fijación a cubiertas y a hormigón mediante anclajes de altas cargas M12.
Advertencia: Las perforaciones cincadas en los soportes tienen que sellarse tras el montaje. Si es necesario, el sellado en el soporte puede realizarse in situ a través de sellante.
Datos técnicos

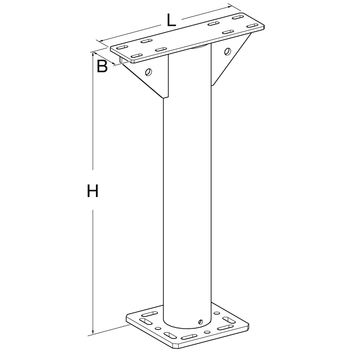

| B [mm] | L [mm] | H [mm] |
|---|---|---|
| 100 | 383 | 746 |
| Patrón de perforaciones para | Dimensiones de la placa base B x B x t [mm] | Taladro para anclajes |
|---|---|---|
| F 100 y F 100/160 | 220 x 220 x 12 | M12 |
| Material: | Acero, HCP |
