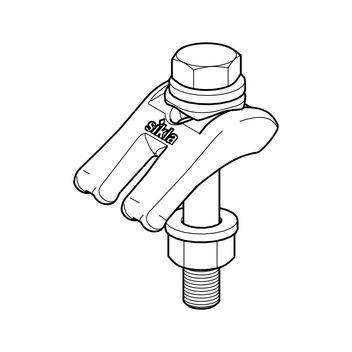

Conjunto de montaje MS 5P
Aplicación

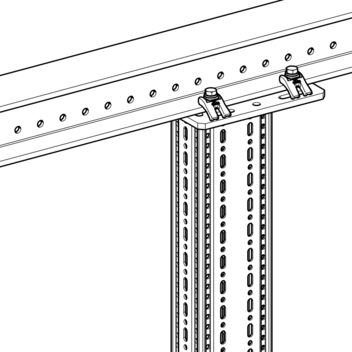

El conjunto de montaje MS 5P se aplica para la conexión de ménsulas TKO, ménsulas de unión SKO, apoyos WBD o rótulas GE F en ala de perfiles de acero.

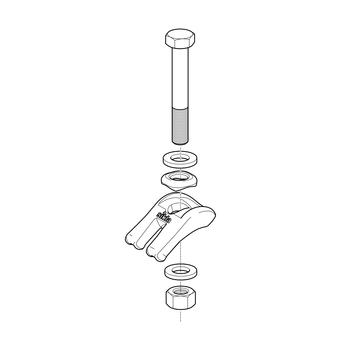

Configuración
| Tipo | Garra [Cantidad] | Arandela de asentamiento [Cantidad] | Conjunto-HR* [Cantidad] |
|---|---|---|---|
| M12 S | 4 x M12 | 4 x M12 | 4 x M12 x 80 |
| M16 S | 4 x M16 | 4 x M16 | 4 x M16 x 100 |
| M12 S2 | 2 x M12 | 2 x M12 | 2 x M12 x 80 |
* El conjunto-HR contiene según EN 14399-3: Tornillo de cabeza hexagonal M12 o M16, 2 arandelas, 1 tuerca hexagonal.
Montaje
| 1. | Posicionar la cabeza de la garra sobre el perfil de acero. |
| 2. | Colocar la arandela de asentamiento y el conjunto-HR correspondiente y apretar. |
La arandela de asentamiento asegura un montaje en ángulo recto del tornillo e impide un posible deslizamiento o una solicitación a flexión. En conexión con el conjunto-HR se asegura, de este modo, una fuerza de tracción continua.
Datos técnicos

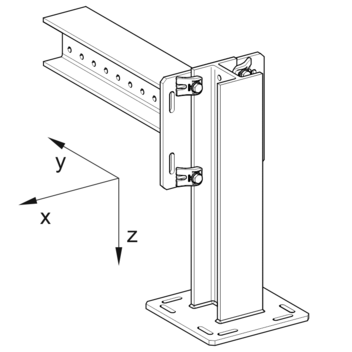

| Tipo | Rango de uso [mm] | Par de apriete MA [Nm] / Ángulo de giro máx. 1) | Fy admisible por garra [kN] | Esfuerzo cortante admisible Fz por cada conjunto = 4 garras kN] |
|---|---|---|---|---|
| M12 S | 1 - 30 | 60 / 90° | 26,3 | 12,0 * |
| M16 S | 4 - 40 | 140 / 90° | 32,0 | 13,6 * |
1) 2 opciones de montaje:
- Con llave dinamométrica: 60 Nm.
- Sin llave dinamométrica: Giro máximo de 90º tras hacer tope.
* Valores referidos para el caso de montaje más desfavorable con espesor de ala de perfil de 30mm (M12) y 40mm (M16). Se ha considerado un coeficiente de rozamiento de µHaft = 0,20.
No se ha considerado la aplicación de una carga a tracción Fy.
| Material: | Acero, HCP |
