siFramo 100

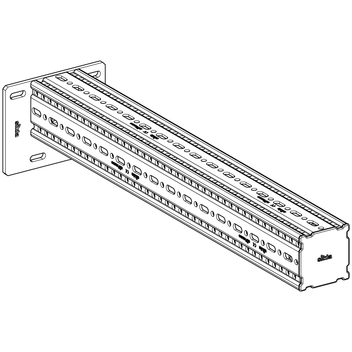

Consola AK F 160-100-E
Aplicación

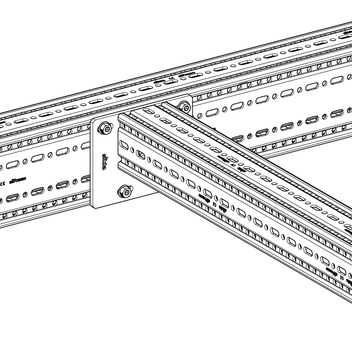

Elemento adecuado para montajes en voladizo sobre Perfil de montaje F 100/160 (cara de 160mm) así como sobre consolas soporte TKO F 100/160 o para construir travesaños con alguna pieza de unión. Este tipo de consola permite la construcción de soportes verticales y transversales sin saliente de placa base en la dirección de las cargas.
Montaje
Unión por forma a perfil de montaje TP F 100/160 (cara de 160mm) con 4 tornillos autorroscantes FLS F. Fijación a techo o a muro mediante 4 anclajes para grandes cargas M10.
Datos técnicos

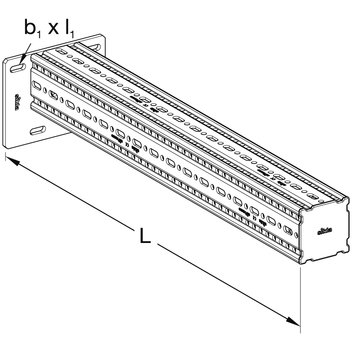

| Tipo | Dimensiones de la placa base [mm] | L [mm] | b1 x l1 [mm] |
|---|---|---|---|
| AK F 160-100-E-800 | 160 x 200 | 800 | 11 x 20 |
| AK F 160-100-E-1200 | 160 x 200 | 1200 | 11 x 20 |
| Configuración: | Placa soldada con perfil de montaje F 100 |
| Material: | Acero, HCP |
Homologaciones / Conformidad
Marcado-CE (ver Declaración de conformidad en el apartado "Descargas")
ETA-24/0471
