siFramo 100

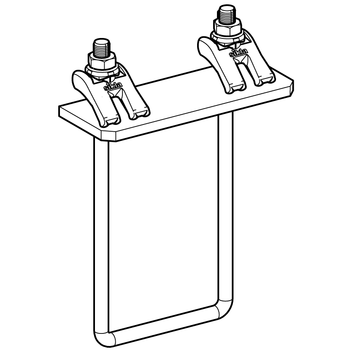

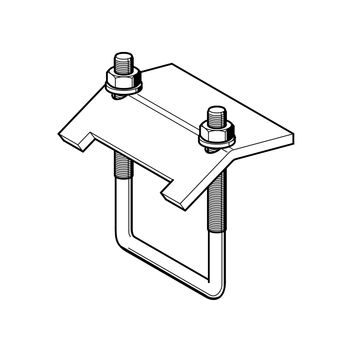

Mordaza SB F 100
Aplicación

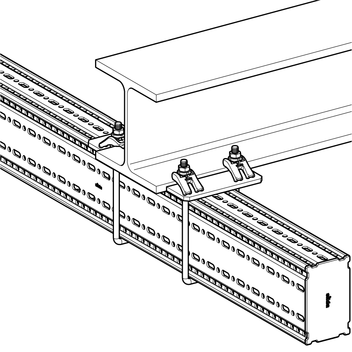

Elemento de unión para la fijación bilateral del Perfil de montaje F 100, travesaños o voladizos sobre perfiles de acero laminado.
Configuración
Tipo SB F 100-16:
Estribo roscado M10
Placa
2 Tuercas hexagonales M10
2 Arandelas
Tipo SB F 100-40 y 100/160-40
Estribo roscado M12
Placa
2 Garras SPA 5P AU
2 Tuercas hexagonales M12
Montaje
Siempre deben montarse por parejas.
Tipo 16: espesores de ala de hasta 16 mm
Tipo 40: espesores de ala de hasta 40 mm
Datos técnicos
| Typ | Rosca | Par de apriete [Nm] | Fz por Mordaza [kN] | Fy [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|---|
| SB F 100-16 | M10 | 40 | 9,5 | * | * | * |
| SB F 100-40 | M12 | 85 | 16 | * | * | * |
| SB F 100/160-40 | M12 | 85 | 16 | * | * | * |

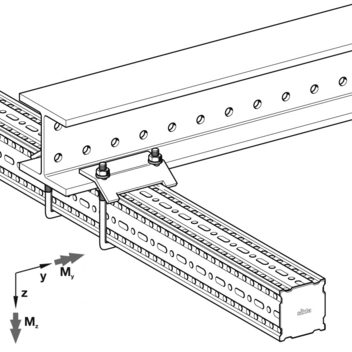

* Para las cargas transversales y Momentos dados en la tabla se debe hacer una comparación y verificación con la Guía Simotec (en apartado "Descargas") con las dimensiones de montaje correspondientes..
| Material: | Acero, FK 8.8, HCP |
