Patín Guía FW F L/Z
Aplicación
Este tipo de patín guía permite el guiado de soportes con diferentes grosores de placa base. Las diferentes variantes del tipo Z se adaptan al grosor de placa (t) correspondiente, por lo que permiten adicionalmente aguantar las posibles cargas de separación del soporte.
Configuración

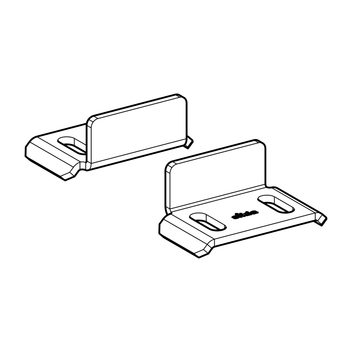

Se entregará en un Set compuesto de dos soportes-patín.
Montaje

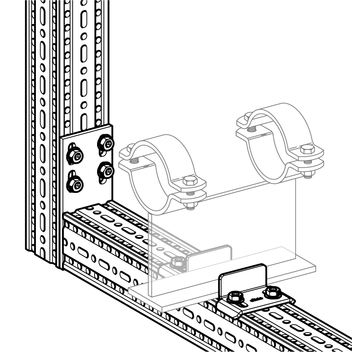

El montaje tanto a Perfil de montaje TP F 80 como TP F 100 se realiza con 2 tornillos autorroscantes FLS F por soporte, es decir, se necesita un total de 4 tornillos autorroscantes FLS F por cada Set. El tornillo autorroscante FLS F se puede encontrar en el capítulo "siFramo".

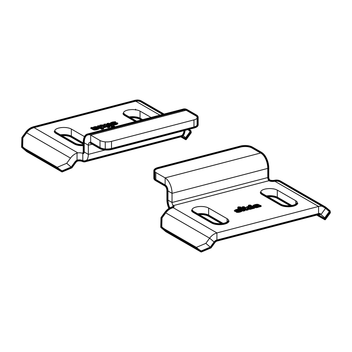

El patín tipo Z dispone de una holgura de 3 mm en el eje vertical Z. Así mismo, se debe dejar en el montaje una holgura de 3 mm en el eje horizontal Y.
Datos técnicos
| Tipo | Carga admisible Fy [kN] | Momento adm. generado por Fy* [kNm] | Carga admisible Fz [kN] |
|---|---|---|---|
| FW F 80, todos los tipos Z | 1,9 | 0,4 | 5,0 |
| FW F 80, tipo L | 1,9 | - | - |
| FW F 100, todos los tipos Z | 1,9 | 0,4 | 6,4 |
| FW F 100, tipo L | 1,9 | - | - |

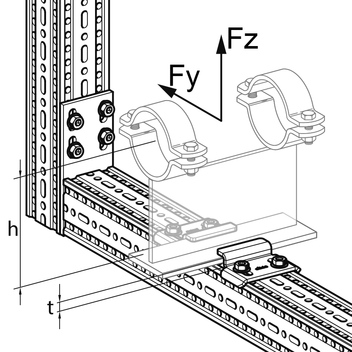

* El momento se calculará mediante la fórmula M = Fy x h, siempre que la carga Fy no supere el valor admisible. La dimensión h está referida desde el eje central de la tubería hasta la cara superior de la placa del soporte. Los valores de las cargas admisibles se han realizado mediante ensayos de cargas de acuerdo al cumplimiento de la norma DIN EN 13480-3 Anexo J. Los soportes usados deberán ser probados y/o calculados por separado.
| Material: | Acero, HCP |
Homologaciones / Conformidad
* Adecuado para Soportes patín de Sikla.
