Aplicación

Modificación del conjunto de punto fijo para soportes patín Simotec a tope axial para uso con perfiles siFramo. Utilizando el tope axial, el soporte patín puede moverse libremente en el eje de la tubería hasta un grado de desplazamiento predefinido, con límites restringidos en la dirección axial.

Configuración

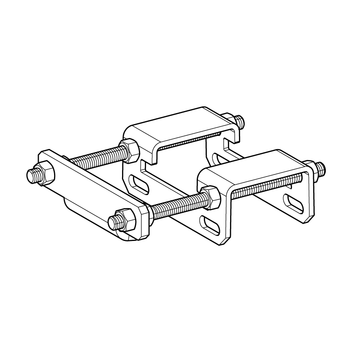

El tope axial AS F se compone de:
1 Punto fijo
1 Tope axial
2 Varillas roscadas M12
8 Tuercas hexagonales M12

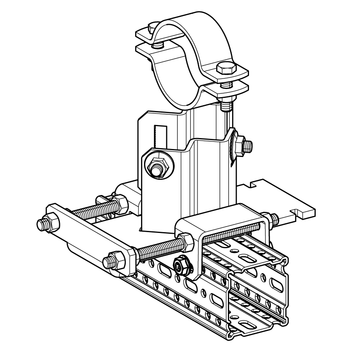

Montaje

La placa de deslizamiento del soporte debe desmontarse. Conexión a perfil de montaje tanto F 80 como F 100 con 4 tornillos autorroscantes FLS F. El recorrido de deslizamiento requerido se puede ajustar de forma flexible utilizando las tuercas suministradas, con un desplazamiento máximo de 125 mm, lo que equivale a la mitad de la placa deslizante. Las fuerzas en la dirección axial solo se pueden obtener con la aplicación adecuada de elementos de seguridad antideslizantes (por ejemplo, abrazaderas, topes). Estos elementos deben tenerse en cuenta en el diseño y dimensionado previo del soporte y es responsabilidad de los fabricantes de la tubería.

Datos técnicos

Las capacidades de carga corresponden a los valores del punto fijo XW F (ver la documentación correspondiente en el catálogo). Sin embargo, la carga axial máxima es de 12 kN por tope axial.
