Sistema de Montaje Pressix CC 41

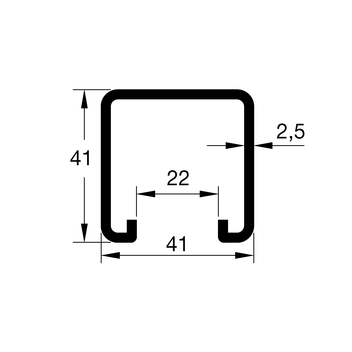

Carril MS 41/41/2,5
Carga admisible para carga centrada
| L [cm] | 41/41/2,5 [N] | 41/41/2,5 D [N] |
|---|---|---|
| 20 | 10900 | 33160 |
| 40 | 5447 | 16573 |
| 60 | 3627 | 11041 |
| 80 | 2716 | 8273 |
| 100 | 2169 | 6610 |
| 120 | 1803 | 5500 |
| 140 | 1541 | 4706 |
| 160 | 1192 | 4109 |
| 180 | 934 | 3643 |
| 200 | 749 | 3270 |
| 220 | 611 | 2964 |
| 240 | 505 | 2708 |
| 260 | 423 | 2491 |
| 280 | 356 | 2281 |
| 300 | 302 | 1971 |
| 320 | 257 | 1716 |
| 340 | 220 | 1504 |
| 360 | 188 | 1325 |
| 380 | 160 | 1173 |
| 400 | 137 | 1042 |
| 420 | 116 | 929 |
| 440 | 97 | 830 |
| 460 | 80 | 743 |
| 480 | 66 | 665 |
| 500 | 52 | 597 |
| 520 | 40 | 535 |
| 540 | 29 | 479 |
| 560 | 18 | 429 |
| 580 | 9 | 383 |
| 600 | 341 |
La influencia de las perforaciones y del peso propio del
carril se ha tenido en cuenta en los valores mostrados.
Cálculos según RAL GZ-655-C.
σadm ≤ 185 N/mm2
f ≤ L/200
