Cargas de trabajo para soportes patín LA - HV

Soportes

Cargas de trabajo para soportes patín LA - HV

Ficha técnica del producto en PDF

Evaluado según EC 3, cargas de trabajo válidas para los soportes sin cambios tras su entrega.

Los valores de carga se aplican a los soportes patín de la gama HCP, así como a los soportes patín para altas temperaturas. Los valores de carga se basan en la temperatura ambiental. Para altas temperaturas, se deben tener en cuenta los valores de corrección de temperatura correspondientes según tabla adjunta.

Las fuerzas axiales de punto fijo Fx solo se pueden lograr mediante el uso de sistemas antideslizantes sobre la tubería (por ejemplo, tacos, topes). Estos deben planificarse durante el diseño de la tubería y son responsabilidad del fabricante de la tubería. Para utilizar nuestros conjuntos de punto fijo y topes axiales, es necesario desmontar la placa deslizante, por lo que debe tenerse en cuenta un valor de fricción de μ = 0,3 para la carga estática de la tubería a considerar.

Las pruebas de fuerzas de elevación - Fz se realizaron utilizando una combinación de un soporte patín LA - HV con conjuntos guía o de punto fijo. Esto da como resultado los valores para - Fz en las siguientes combinaciones:

-	Conexión de vigas con el conjunto guía FS o el conjunto de punto fijo XS
-	Conexión a siFramo con el patín guía FW F o un punto fijo XW F

Los datos de carga estática adicionales del producto están disponibles bajo pedido.

Factor de reducción en función de la temperatura k

Temperatura	16Mo3	S235JR
20°C	1,00	1,00
80°C	0,95	1,00
100°C	0,93	1,00
150°C	0,89	0,90
200°C	0,85	0,81
250°C	0,77	0,71
300°C	0,71	0,61
350°C	0,64	0,52
400°C	0,58	-
450°C	0,53	-
500°C	0,51	-

LA - HV	D [mm]	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
90	14-18		9,7	7,4	15,4	14	6,1	15,4	15,4
90	18-22	15	9,7	7,4	15,4	14	6,1	15,4	15,4
90	23-27	20	9,7	7,4	15,4	14	6,1	15,4	15,4
90	26-30		9,7	7,4	15,4	14	6,1	15,4	15,4
90	30-34	25	9,7	7,4	15,4	14	6,1	15,4	15,4
90	35-39		9,5	7,3	15,4	14	6,1	15,4	15,4
90	40-44	32	9,4	7,1	15,4	14	6,1	15,4	15,4
90	45-49	40	9,2	7	15,4	14	6,1	15,4	15,4
90	50-54		9,1	6,9	15,4	14	6,1	15,4	15,4
90	55-59		8,9	6,7	15,4	14	6,1	15,4	15,4
90	57-61	50	8,8	6,7	15,4	14	6,1	15,4	15,4
90	62-66		8,7	6,5	15,4	14	6,1	15,4	15,4
90	67-71		8,5	6,4	15,4	14	6,1	15,4	15,4
90	72-77	65	8,3	6,2	15,4	14	6,1	15,4	15,4
90	78-83		8,1	6	15,4	14	6,1	15,4	15,4
90	84-89	80	7,9	5,9	15,4	14	6,1	15,4	15,4
90	89-95		7,7	5,7	15,4	14	6,1	15,4	15,4
90	96-102		7,5	5,5	15,4	14	6,1	15,4	15,4
90	102-109		7,3	5,3	15,4	14	6,1	15,4	15,4
90	109-115	100	7,1	5,1	15,4	14	6,1	15,4	15,4
90	115-122		6,9	4,9	15,4	14	6,1	15,4	15,4
90	122-128		6,7	4,8	15,4	14	6,1	15,4	15,4
90	128-134		6,5	4,6	15,4	14	6,1	15,4	15,4
90	134-140	125	6,3	4,4	15,4	14	6,1	15,4	15,4
90	140-146		6,1	4,3	15,4	14	6,1	15,4	15,4
90	146-152		5,9	4,1	15,4	14	6,1	15,4	15,4
90	152-158		5,7	3,9	15,4	14	6,1	15,4	15,4
90	157-163		5,5	3,8	15,4	14	6,1	15,4	15,4
90	163-169	150	5,4	3,6	15,4	14	6,1	15,4	15,4

Evaluado según EC 3, cargas de trabajo válidas para los soportes sin cambios tras su entrega.

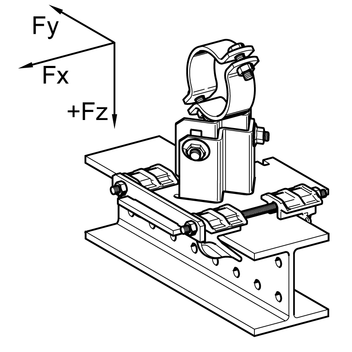

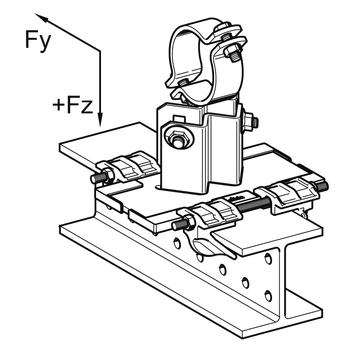

Soporte patín LA - HV + Conjunto guía FS o Conjunto de punto fijo XS

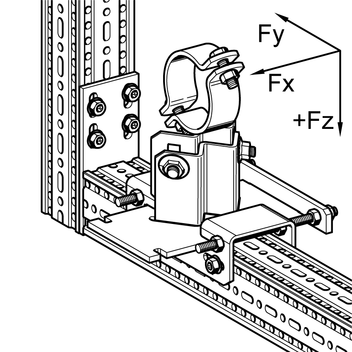

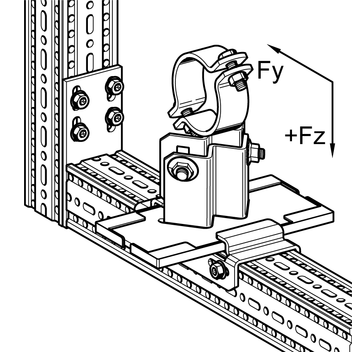

Soporte patín LA - HV + Patín guía FW F 80 o Punto fijo XW F 80

LA - HV	D mm	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
150	14-18		8,1	5,4	15,4	14	6,1	15,4	15,4
150	18-22	15	8,1	5,4	15,4	14	6,1	15,4	15,4
150	23-27	20	8,1	5,4	15,4	14	6,1	15,4	15,4
150	26-30		8,1	5,4	15,4	14	6,1	15,4	15,4
150	30-34	25	8,1	5,4	15,4	14	6,1	15,4	15,4
150	35-39		8,1	5,3	15,4	14	6,1	15,4	15,4
150	40-44	32	8	5,2	15,4	14	6,1	15,4	15,4
150	45-49	40	7,9	5,1	15,4	14	6,1	15,4	15,4
150	50-54		7,8	5	15,4	14	6,1	15,4	15,4
150	55-59		7,7	4,9	15,4	14	6,1	15,4	15,4
150	57-61	50	7,7	4,8	15,4	14	6,1	15,4	15,4
150	62-66		7,6	4,7	15,4	14	6,1	15,4	15,4
150	67-71		7,5	4,6	15,4	14	6,1	15,4	15,4
150	72-77	65	7,4	4,5	15,4	14	6,1	15,4	15,4
150	78-83		7,4	4,4	15,4	14	6,1	15,4	15,4
150	84-89	80	7,3	4,3	15,4	14	6,1	15,4	15,4
150	89-95		7,2	4,1	15,4	14	6,1	15,4	15,4
150	96-102		7,1	4	15,4	14	6,1	15,4	15,4
150	102-109		6,9	3,9	15,4	14	6,1	15,4	15,4
150	109-115	100	6,9	3,7	15,4	14	6,1	15,4	15,4
150	115-122		6,7	3,6	15,4	14	6,1	15,4	15,4
150	122-128		6,6	3,5	15,4	14	6,1	15,4	15,4
150	128-134		6,5	3,3	15,4	14	6,1	15,4	15,4
150	134-140	125	6,5	3,2	15,4	14	6,1	15,4	15,4
150	140-146		6,4	3,1	15,4	14	6,1	15,4	15,4
150	146-152		6,3	3	15,4	14	6,1	15,4	15,4
150	152-158		6,2	2,8	15,4	14	6,1	15,4	15,4
150	157-163		6,1	2,7	15,4	14	6,1	15,4	15,4
150	163-169	150	6,1	2,6	15,4	14	6,1	15,4	15,4

LA - HV	D mm	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
200	14-18		6,6	4,9	15,4	14	6,1	15,4	15,4
200	18-22	15	6,6	4,9	15,4	14	6,1	15,4	15,4
200	23-27	20	6,6	4,9	15,4	14	6,1	15,4	15,4
200	26-30		6,6	4,9	15,4	14	6,1	15,4	15,4
200	30-34	25	6,6	4,9	15,4	14	6,1	15,4	15,4
200	35-39		6,5	4,8	15,4	14	6,1	15,4	15,4
200	40-44	32	6,4	4,7	15,4	14	6,1	15,4	15,4
200	45-49	40	6,4	4,7	15,4	14	6,1	15,4	15,4
200	50-54		6,3	4,6	15,4	14	6,1	15,4	15,4
200	55-59		6,3	4,5	15,4	14	6,1	15,4	15,4
200	57-61	50	6,3	4,5	15,4	14	6,1	15,4	15,4
200	62-66		6,2	4,4	15,4	14	6,1	15,4	15,4
200	67-71		6,2	4,3	15,4	14	6,1	15,4	15,4
200	72-77	65	6,1	4,2	15,4	14	6,1	15,4	15,4
200	78-83		6,0	4,1	15,4	14	6,1	15,4	15,4
200	84-89	80	6,0	4,1	15,4	14	6,1	15,4	15,4
200	89-95		5,9	4,0	15,4	14	6,1	15,4	15,4
200	96-102		5,8	3,9	15,4	14	6,1	15,4	15,4
200	102-109		5,7	3,7	15,4	14	6,1	15,4	15,4
200	109-115	100	5,7	3,7	15,4	14	6,1	15,4	15,4
200	115-122		5,6	3,5	15,4	14	6,1	15,4	15,4
200	122-128		5,5	3,4	15,4	14	6,1	15,4	15,4
200	128-134		5,5	3,4	15,4	14	6,1	15,4	15,4
200	134-140	125	5,4	3,3	15,4	14	6,1	15,4	15,4
200	140-146		5,3	3,2	15,4	14	6,1	15,4	15,4
200	146-152		5,3	3,1	15,4	14	6,1	15,4	15,4
200	152-158		5,2	3,0	15,4	14	6,1	15,4	15,4
200	157-163		5,2	2,9	15,4	14	6,1	15,4	15,4
200	163-169	150	5,1	2,8	15,4	14	6,1	15,4	15,4
