Cargas de trabajo para soportes patín LC - HV

Ficha técnica del producto en PDF

Evaluado según EC 3, cargas de trabajo válidas para los soportes sin cambios tras su entrega.

Los valores de carga se aplican a los soportes patín de la gama HCP, así como a los soportes patín para altas y bajas temperaturas. Los valores de carga se basan en la temperatura ambiental.
Para altas temperaturas, se deben tener en cuenta los valores de corrección de temperatura correspondientes según tabla adjunta.
Para los soportes patín para bajas temperaturas, las cargas completas se pueden aplicar en el rango de aplicación recomendado. Para temperaturas inferiores a -50°C, se requiere una consulta técnica individual.

Las fuerzas axiales de punto fijo Fx solo se pueden lograr mediante el uso de sistemas antideslizantes sobre la tubería (por ejemplo, tacos, topes). Estos deben planificarse durante el diseño de la tubería y son responsabilidad del fabricante de la tubería. Para utilizar nuestros conjuntos de punto fijo y topes axiales, es necesario desmontar la placa deslizante, por lo que debe tenerse en cuenta un valor de fricción de μ = 0,3 para la carga estática de la tubería a considerar.

Las pruebas de fuerzas de elevación - Fz se realizaron utilizando una combinación de un soporte patín LC - HV con conjuntos guía o de punto fijo. Esto da como resultado los valores para - Fz en las siguientes combinaciones:

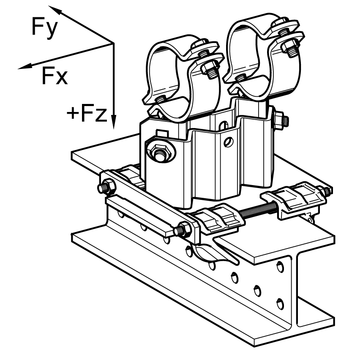

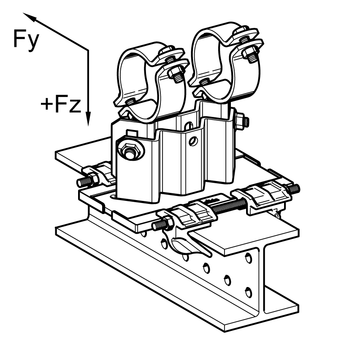

- Conexión de vigas con el conjunto guía FS o el conjunto de punto fijo XS
-

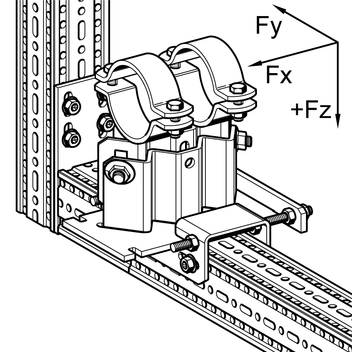

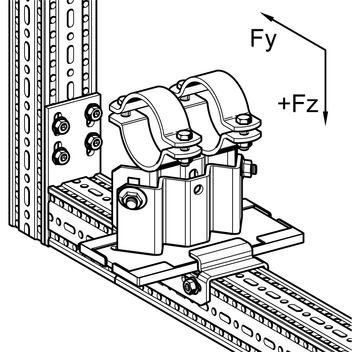

 Conexión a siFramo con el patín guía FW F o un punto fijo XW F

Los datos de carga estática adicionales del producto están disponibles bajo pedido.

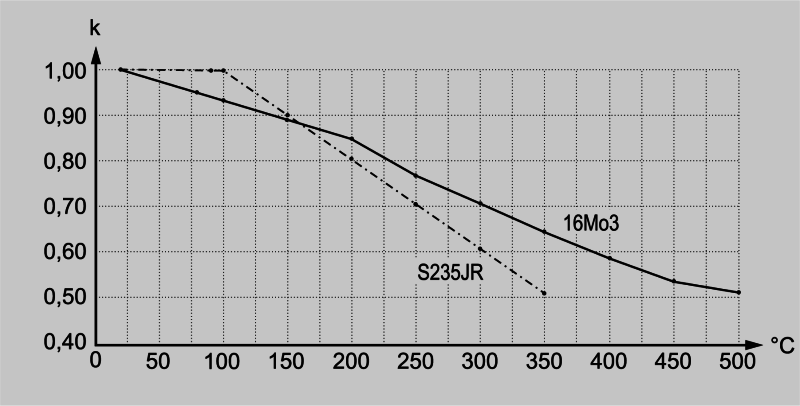

Factor de reducción en función de la temperatura k

Temperatura
 16Mo3
 S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
90 18 11,4 6,4 17   14 6,1 17 17
90 22 11,4 6,4 17   14 6,1 17 17
90 27 11,4 6,4 17   14 6,1 17 17
90 30 11,4 6,4 17   14 6,1 17 17
90 34 11,4 6,4 17   14 6,1 17 17
90 39 11,4 6,3 17   14 6,1 17 17
90 44 11,3 6,2 17   14 6,1 17 17
90 49 11,3 6,1 17   14 6,1 17 17
90 54 11,3 6,0 17   14 6,1 17 17
90 59 11,2 6,0 17   14 6,1 17 17
90 61 11,2 5,9 17   14 6,1 17 17
90 66 11,2 5,8 17   14 6,1 17 17
90 71 11,2 5,8 17   14 6,1 17 17
90 77 11,1 5,6 17   14 6,1 17 17
90 83 11,1 5,5 17   14 6,1 17 17
90 89 11,1 5,4 17   14 6,1 17 17
90 95 11,0 5,3 17   14 6,1 17 17
90 102 11,0 5,2 17   14 6,1 17 17
90 109 10,9 5,1 17   14 6,1 17 17
90 115 10,9 5,0 17   14 6,1 17 17
90 122 10,9 4,9 17   14 6,1 17 17
90 128 10,8 4,8 17   14 6,1 17 17
90 134 10,8 4,7 17   14 6,1 17 17
90 140 10,8 4,6 17   14 6,1 17 17
90 146 10,7 4,4 17   14 6,1 17 17
90 152 10,7 4,3 17   14 6,1 17 17
90 158 10,6 4,2 17   14 6,1 17 17
90 163 10,6 4,2 17   14 6,1 17 17
90 169 10,6 4,0 17   14 6,1 17 17
90 174 10,5 4,0 17   14 6,1 17 17
90 180 10,5 3,9 17   14 6,1 17 17
90 187 10,5 3,7 17   14 6,1 17 17
90 194 10,4 3,6 17   14 6,1 17 17
90 200 10,4 3,5 17   14 6,1 17 17
90 207 10,3 3,4 17   14 6,1 17 17
90 214 10,3 3,3 17   14 6,1 17 17
90 221 10,3 3,1 17   14 6,1 17 17
90 229 10,2 3,0 17   14 6,1 17 17
90 237 10,2 2,9 17   14 6,1 17 17
90 245 10,1 2,7 17   14 6,1 17 17
90 254 10,1 2,6 17   14 6,1 17 17
90 262 10,0 2,4 17   14 6,1 17 17
90 266 10,0 2,4 17   14 6,1 17 17
90 273 9,9 2,2 17   14 6,1 17 17
90 282 9,9 2,1 17   14 6,1 17 17
90 291 9,8 1,9 17   14 6,1 17 17
90 300 9,8 1,8 17   14 6,1 17 17
90 309 9,7 1,6 17   14 6,1 17 17
90 317 9,7 1,5 17   14 6,1 17 17
90 324 9,6 1,4 17   14 6,1 17 17

Evaluado según EC 3, cargas de trabajo válidas para los soportes sin cambios tras su entrega.
Soporte patín LC - HV + Conjunto guía FS o Conjunto de punto fijo XS
Soporte patín LC - HV + Patín guía FW F 80 o Punto fijo XW F 80

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
150 18 8,6 4,7 17   14 6,1 17 17
150 22 8,6 4,7 17   14 6,1 17 17
150 27 8,6 4,7 17   14 6,1 17 17
150 30 8,6 4,7 17   14 6,1 17 17
150 34 8,6 4,7 17   14 6,1 17 17
150 39 8,6 4,7 17   14 6,1 17 17
150 44 8,6 4,6 17   14 6,1 17 17
150 49 8,6 4,6 17   14 6,1 17 17
150 54 8,5 4,5 17   14 6,1 17 17
150 59 8,5 4,4 17   14 6,1 17 17
150 61 8,5 4,4 17   14 6,1 17 17
150 66 8,5 4,4 17   14 6,1 17 17
150 71 8,5 4,3 17   14 6,1 17 17
150 77 8,5 4,2 17   14 6,1 17 17
150 83 8,5 4,2 17   14 6,1 17 17
150 89 8,5 4,1 17   14 6,1 17 17
150 95 8,4 4,0 17   14 6,1 17 17
150 102 8,4 4,0 17   14 6,1 17 17
150 109 8,4 3,9 17   14 6,1 17 17
150 115 8,4 3,8 17   14 6,1 17 17
150 122 8,4 3,7 17   14 6,1 17 17
150 128 8,4 3,7 17   14 6,1 17 17
150 134 8,3 3,6 17   14 6,1 17 17
150 140 8,3 3,5 17   14 6,1 17 17
150 146 8,3 3,5 17   14 6,1 17 17
150 152 8,3 3,4 17   14 6,1 17 17
150 158 8,3 3,3 17   14 6,1 17 17
150 163 8,3 3,3 17   14 6,1 17 17
150 169 8,3 3,2 17   14 6,1 17 17
150 174 8,2 3,2 17   14 6,1 17 17
150 180 8,2 3,1 17   14 6,1 17 17
150 187 8,2 3,0 17   14 6,1 17 17
150 194 8,2 3,0 17   14 6,1 17 17
150 200 8,2 2,9 17   14 6,1 17 17
150 207 8,2 2,8 17   14 6,1 17 17
150 214 8,2 2,7 17   14 6,1 17 17
150 221 8,1 2,7 17   14 6,1 17 17
150 229 8,1 2,6 17   14 6,1 17 17
150 237 8,1 2,5 17   14 6,1 17 17
150 245 8,1 2,4 17   14 6,1 17 17
150 254 8,1 2,3 17   14 6,1 17 17
150 262 8,0 2,2 17   14 6,1 17 17
150 266 8,0 2,2 17   14 6,1 17 17
150 273 8,0 2,1 17   14 6,1 17 17
150 282 8,0 2,0 17   14 6,1 17 17
150 291 8,0 1,9 17   14 6,1 17 17
150 300 7,9 1,8 17   14 6,1 17 17
150 309 7,9 1,7 17   14 6,1 17 17
150 317 7,9 1,6 17   14 6,1 17 17
150 324 7,9 1,5 17   14 6,1 17 17

Evaluado según EC 3, cargas de trabajo válidas para los soportes sin cambios tras su entrega.
Soporte patín LC - HV + Conjunto guía FS o Conjunto de punto fijo XS
Soporte patín LC - HV + Patín guía FW F 80 o Punto fijo XW F 80

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
200 18 7,4 5,0 17   14 6,1 17 17
200 22 7,4 5,0 17   14 6,1 17 17
200 27 7,4 5,0 17   14 6,1 17 17
200 30 7,4 5,0 17   14 6,1 17 17
200 34 7,4 5,0 17   14 6,1 17 17
200 39 7,4 4,9 17   14 6,1 17 17
200 44 7,4 4,9 17   14 6,1 17 17
200 49 7,4 4,8 17   14 6,1 17 17
200 54 7,4 4,8 17   14 6,1 17 17
200 59 7,4 4,7 17   14 6,1 17 17
200 61 7,4 4,7 17   14 6,1 17 17
200 66 7,3 4,6 17   14 6,1 17 17
200 71 7,3 4,6 17   14 6,1 17 17
200 77 7,3 4,5 17   14 6,1 17 17
200 83 7,3 4,4 17   14 6,1 17 17
200 89 7,3 4,4 17   14 6,1 17 17
200 95 7,3 4,3 17   14 6,1 17 17
200 102 7,3 4,2 17   14 6,1 17 17
200 109 7,3 4,1 17   14 6,1 17 17
200 115 7,3 4,1 17   14 6,1 17 17
200 122 7,3 4,0 17   14 6,1 17 17
200 128 7,3 3,9 17   14 6,1 17 17
200 134 7,2 3,9 17   14 6,1 17 17
200 140 7,2 3,8 17   14 6,1 17 17
200 146 7,2 3,7 17   14 6,1 17 17
200 152 7,2 3,6 17   14 6,1 17 17
200 158 7,2 3,6 17   14 6,1 17 17
200 163 7,2 3,5 17   14 6,1 17 17
200 169 7,2 3,5 17   14 6,1 17 17
200 174 7,2 3,4 17   14 6,1 17 17
200 180 7,2 3,3 17   14 6,1 17 17
200 187 7,2 3,2 17   14 6,1 17 17
200 194 7,2 3,2 17   14 6,1 17 17
200 200 7,1 3,1 17   14 6,1 17 17
200 207 7,1 3,0 17   14 6,1 17 17
200 214 7,1 2,9 17   14 6,1 17 17
200 221 7,1 2,9 17   14 6,1 17 17
200 229 7,1 2,8 17   14 6,1 17 17
200 237 7,1 2,7 17   14 6,1 17 17
200 245 7,1 2,6 17   14 6,1 17 17
200 254 7,1 2,5 17   14 6,1 17 17
200 262 7,0 2,4 17   14 6,1 17 17
200 266 7,0 2,3 17   14 6,1 17 17
200 273 7,0 2,3 17   14 6,1 17 17
200 282 7,0 2,2 17   14 6,1 17 17
200 291 7,0 2,1 17   14 6,1 17 17
200 300 7,0 2,0 17   14 6,1 17 17
200 309 7,0 1,8 17   14 6,1 17 17
200 317 7,0 1,8 17   14 6,1 17 17
200 324 7,0 1,7 17   14 6,1 17 17

Evaluado según EC 3, cargas de trabajo válidas para los soportes sin cambios tras su entrega.
Soporte patín LC - HV + Conjunto guía FS o Conjunto de punto fijo XS
Soporte patín LC - HV + Patín guía FW F 80 o Punto fijo XW F 80
